7 типов соединений меди и алюминия

Проводка из алюминия продолжает использоваться во многих домах старой постройки. Она имеет множество недостатков, неспособна выдерживать высокие нагрузки, связанные с работой большого количества современных электроприборов. Выполняя ремонт в помещениях, большинство собственников стремятся произвести 100% замену на медный кабель . Но порой полностью убрать устаревшую проводку не получается, и

Содержание

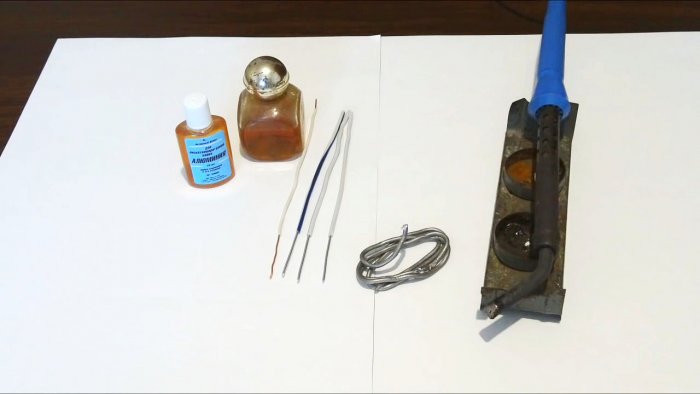

Необходимые инструменты и материалы

Нам потребуется:

  • обычный паяльник мощностью 40 Ватт;
  • нож для снятия изоляции и зачистки проводов;
  • флюс для пайки алюминия (Ф-61А, Ф-59А, Ф-64 и др);
  • раствор канифоли в ацетоне или спирте;
  • свинцово – оловянный припой;
  • обрезки алюминиевых и медных проводов сечением 2,5 – 4 кв. мм.
Пайка скруток из алюминиевого и медного провода

Как соединить медный и алюминиевый провода между собой: обзор 6 технологий, проверенных на практике и трех – найденных в интернете

Избежать случайного пожара позволяет только плотный и надежный контактный зажим проводников. Он формируется с момента снятия изоляции: нельзя нарушать их поперечное сечение, когда деформируется или подрезается металл жилы.

Часто ошибка кроется в инструменте, которым работает монтажник. Всегда находится электрик, снимающий изоляцию с помощью пассатиж, бокорезов, кусачек. А его друг пользуется очень острым строительным или канцелярским ножом, с усилием направляя его режущую кромку перпендикулярно жиле, прорезая не только изоляцию.

Как повреждается провод

Первый и второй прием представляет опасность поскольку ими легко повредить токопроводящую область, особенно из мягкого металлического проводника. Это две распространенных ошибки.

Нож электромонтера специально сделан с довольно большим углом заточки, позволяющим безопасно разделывать кабели. Его лезвие нужно располагать и вести под острым углом к металлической жиле так, чтобы режущая кромка скользила по ней и срезала только слой изоляции.

Как снять изоляцию с провода

А еще лучше оболочку обрабатывать с помощью специального стриппера, оснащенного калиброванными режущими кромками.

Стриппер для снятия изоляции

Производители выпускают очень много разновидностей такого инструмента, приспособленного под разные сечения жил и конструкции проводов или кабелей. Стриппер является приспособлением, резко снижающим проблемы монтажа.

Как работает соединение под винт или болт, какие 6 ошибок допускают новички

Специально сделал фото длинного винта. На нем показываю, как надеваются проволочные кольца на резьбовую часть и распределяются три стальные шайбы между проводами и винтовой головкой с гайкой.

Медь и алюминий

Не лишним будет установка пружинной шайбы – гровера, но я ими не пользуюсь после того, как одна лопнула в ответственной клеммной колодке.

При создании винтового соединения нельзя допускать следующие ошибки:

  1. Материал стальной шайбы не должен иметь цинкового покрытия.
  2. Направление кольца провода при закручивании винта выбирают так, чтобы оно работало на сжатие, а не разжималось.
  3. Затягивать винт следует с силой для обеспечения плотного сжима, исключающего свободное проворачивание колец. Проверяется продергиванием каждого провода.
  4. Силу затяжки необходимо ограничивать, не допускать раздавливание мягкой алюминиевой жилы, что часто делают не опытные монтажники.
  5. Созданное подключение нельзя прятать и замуровывать в стене. К нему должен быть доступ для внутреннего осмотра и прожатия болта, что следует выполнять хотя бы 1 раз в четыре года, а лучше чаще.
  6. Слой изоляции (электрики любят синюю изоленту или термоусадку) должен обеспечить полную герметичность.

Если выполнить все эти шесть требований, то винтовое соединение (еще называют болтовым) в проводке будет надежно работать длительное время.

Таким способом под винт или болт можно подключать провода сечением от 1 до 10 мм кв и больше, что в быту более чем достаточно. А теперь оцените, как выглядит ржавый болт и отгоревшие жилы кабеля у плохо сделанного зажима в схеме проводки дома.

Плохой контакт

Помните, что плохой ужим приведет к коррозии и последующему отгоранию проводников.

Коммутация через сжим орех: 3 фатальных ошибки

Сжим орех считается надежным соединителем, но при нарушении технологии работы с ним существует возможность, что провод тоже может отгореть.

Отгоревший провод

В орехе безопасная коммутация разнородных проводов создается с помощью разделения их стальной пластиной, выполняющей роль промежуточной шайбы, и плотным сжимом контактного места резьбовым способом.

Сжим орех

Вся токоведущая часть помещается в диэлектрический корпус, состоящий из двух одинаковых половинок с выводами для проводов. Он просто закрывается, но требует фиксации двумя стопорными пружинами из разрезных колец.

Обычный сжим орех предназначен для монтажа проводки внутри сухих помещений. Для эксплуатации на улице существуют его разновидности, например, прокалывающий зажим для СИП.

Прокалывающий зажим для СИП

Подключаемый провод заводят в его специальное гнездо, а затем ключом завинчивают головку болта. Встроенными стальными ножами прорезается изоляция и обеспечивается плотный ужим.

При подключении через сжим орех необходимо обращать внимание на условия его эксплуатации: влажная или обычная среда. Появление воды следует исключить. Плотность создаваемого электрического контакта. Коммутации проводников, способных создавать гальваническую пару, необходимо выполнять только через промежуточную стальную прокладку.

Клеммные колодки: тонкости и нюансы подключения

Старые советские клеммники более полувека надежно работают на объектах энергетики.

Советские клеммники

На них скоммутированы как медные, так и алюминиевые провода. Клеммы выполнены из металлов стойких к образованию коррозии. Они выдерживают большие токовые нагрузки. Винтовое подключение на самом старом оборудовании создавалось через колечко.

Его требовалось скрутить на каждой жиле кабеля. Позднее перешли на пружинные шайбы, которые избавили от колец, что ускорило и упростило монтаж.

Они работают внутри современных клеммников даже популярного оборудования немецкого производства. Техника исполнения идентична.

Современные клеммники

Бытовые клеммники менее надежны, чем промышленные: в них отсутствуют зажимные шайбы, если не рассматривать старые советские колодки для люстры.

Современные длинные клеммники можно разрезать на колодки необходимой длины. Ими вполне допустимо соединять медные и алюминиевые провода между собой внутри дома.

Бытовой клемник

Вам надо учитывать конструктивные особенности такого соединителя:

  1. провод вставляют в латунную трубочку так, чтобы его оголенный конец заходил строго до середины. Только таким образом он оптимально прижмется закрученным сверху винтом;
  2. электрическое сопротивление между жилой и гильзой создается усилием ввернутого винта, который своим кончиком с острыми краями давит на вставку. Если расчетную затяжку превысить, то алюминиевую проволоку легко раздавить. Медная – ее выдержит, но тонкая латунная трубка-вставка – лопнет;
  3. подобные клеммные конструкции рассчитаны на работу с небольшими токовыми нагрузками. Превышение пропускаемой мощности способно расплавить пластиковый корпус.

Бытовой клеммник рекомендуется использовать в схемах освещения и не применять для силовой розеточной группы.

Большей надежностью обладают цельнометаллические распределительные клеммники и колодки, выпускаемые для электрических щитов. Они изготавливаются из толстого металла.

Клеммник распределительный

На приведенном фото хорошо видны ошибки снятия изоляции с многожильных проводов, о чем я предупредил в начале статьи. У них уже нарушено поперечное сечение всех жил. Это серьезный недостаток. Посмотрите, как снизу латунной колодки валяются оторванные проволочки.

Когда лучше пользоваться клеммами WAGO, а когда от ВАГО необходимо отказаться

Среди монтажников клеммы WAGO пользуются популярностью. Их преимущества позволяют:

  • быстро и удобно выполнять монтаж;
  • оперативно расключать схему соединения для прозвонки различных участков проводки;
  • работать с одножильными или гибкими многожильными проводниками;
  • соединять медь с алюминием, используя дополнительную токопроводящую смазку;
  • обеспечивать хороший контакт с нормальным пружинным ужимом.

ВАГО занимают мало места, их отличает простота в работе. Для подключения достаточно:

  • с конца провода стриппером снять изоляцию длиной до 10 мм;
  • затем он вставляется в отверстие ВАГО;
  • закрыть защелку руками.
Клеммы WAGO

Клеммные разработки ВАГО выпускаются различными сериями:

  • 222 – многоразовое использование с рычажковым механизмом фиксации провода;
  • 221 – универсальное назначение для подключения проводов разного типа и диаметра из меди и алюминия;
  • 733 – одноразовое подключение с фиксацией жилы внутренним замком. Для подключения алюминиевого провода в гнездо вводится специальная токопроводящая паста, предотвращающая окислительные процессы. Но при монтаже меди ее следует тщательно удалить;
  • 273 – позволяет соединять проводники сечением 1,5÷4 мм кв;
  • 274 – осветительные сети с сечением 0,5÷2,5 мм кв;
  • 243 – минимальные габариты с током нагрузки до 6А;
  • 862 – устройство под медные жилы 0,5÷2,5 мм кв с креплением саморезами.

Оригинальные WAGO серии 222, по заверениям производителя, предназначены для длительного выдерживания токовых нагрузок 24 ампера при сечении медного провода 2,5 мм кв и 32 А – для 4 квадрат.

Вот так красиво все выглядит в теории, а на самом деле клеммы WAGO периодически подводят электрика и владельца квартиры.

Сгоревшие WAGO

ВАГО сгорают по многим причинам, например:

  1. недобросовестные производители подделывают изделия известных брендов, создавая их с низким качеством;
  2. электромонтажник использует клеммы WAGO без учета их назначения и технических характеристик, когда модели, изготовленные для небольших нагрузок, монтируются в силовые розеточные группы;
  3. клеммы, предназначенные только для медного провода, заполняются алюминиевым;
  4. превышены токовые перегрузки во время эксплуатации, а защитные автоматы не успевают их отключить в силу неправильного выбора времятоковых характеристик.

4 рекомендации, необходимые для качественного соединения алюминиевых и медных проводов клеммами WAGO:

  1. Создавайте запас по нагрузке вновь монтируемой проводки с клеммниками минимум на 30%. Ведь через полгода вы забудете об этом подключении и приобретете какой-нибудь мощный электроприбор, например, моющий пылесос, обогреватель или что-то иное. В этой ситуации созданный резерв вас выручит.
  2. Устанавливайте ВАГО только в монтажные коробки со свободным доступом для обеспечения внутреннего осмотра и электрических проверок.
  3. Концы жил кабеля, вставленные в гнездо WAGO с внешней стороны монтируйте так, чтобы слой изоляции заходил внутрь.
  4. Длину кабельных концов выполняйте с запасом. Их резерв потребуется при возможном ремонте или дополнительном монтаже: в будущем кабель не придется удлинять.

Как спаять медь и алюминий за 5 шагов

Для пайки таких проводов используется специальный флюс Ф-64.

Флюс для пайки алюминия

Вначале им смачивается алюминий.

Флюс Ф-64

Затем обработанная поверхность прогревается паяльником с обычным припоем.

Нанесение припоя

Далее флюсом нужно покрыть очередной провод.

Обработка флюсом меди

Он также лудится тем же припоем.

Лужение меди

Подготовленные провода необходимо расположить вплотную подготовленными поверхностями и прогреть паяльником.

Пайка меди с алюминием

Получается прочная пайка разнородных проводников.

Спаянные провода из меди и алюминия

Прочностные характеристики места пайки можно увеличить. Для этого:

  • конец медного провода очищается примерно на треть или даже чуть длиннее, чем у алюминиевого;
  • оба металла покрываются флюсом и хорошо залуживаются;
  • длинный проводник накручивается вокруг короткого;
  • скрутка паяется.

В любом случае после пайки место соединения проводников обязательно необходимо изолировать.

5 этапов коммутации меди и алюминия опрессовкой

Обычное соединение однородных проводов опрессовочными гильзами состоит из пяти этапов:

  1. Установка жил в гильзу.
  2. Опрессовка специальными клещами.
  3. Внешний осмотр созданного соединения.
  4. Изоляция термоусадкой.
  5. Окончательная проверка качества.
Технология опрессовки

Но коммутировать алюминиевый с медным проводом так нельзя. В этом случае используются специальные алюминиево медные гильзы. Они с одной стороны имеют трубку для установки алюминиевой жилы, а с противоположной – медной.

Алюминиево-медные гильзы

Дальше гильзы зажимаются специальными клещами для опрессовки с нормированным усилием (мини пресс) и герметизируются термоусадкой. Обжим желательно делать минимум дважды.

Опрессовочные клещи

Гильзы алюминиево медные имеют аббревиатуру ГМЛ и только они приспособлены для соединения медного провода с алюминием. Остальные виды ГМ (медные), ГМЛ (луженые), ГА (алюминиевые) предназначены для подключения проводов из одного металла.

Имеются гильзы, которые заранее защищены снаружи слоем диэлектрического покрытия.

Опрессовка гильзами широко используется на промышленных объектах и в домашнем строительстве. Срок ее эксплуатации не ограничен.

3 вредных совета: мое личное мнение

Подбирая материалы для этой статьи, я нашел в интернете три темы, которые стали муссировать блогеры ради своей популярности и привлечения читателей. Считаю, что едва ли в них содержится доля пользы, посему подвергаю их критике.

Кстати, если со мной не согласны, то можете высказаться в комментариях ниже. Я всегда готов обучаться.

Чем опасны колпачки СИЗ для соединения разнородных проводов

Изначально колпачки СИЗ спроектированы для соединения только однородных металлов. Их количество и ассортимент огромный.

Колпачки СИЗ

Соединяемые жилы скручиваются колпачком и одновременно обжимаются внутренними пружинами. За счет такой двойной операции создается вполне удовлетворительное сопротивление для работы в цепях со средними и маломощными нагрузками.

Но, как это часто бывает, нашлись экспериментаторы, которые напрямую скручивают колпачками СИЗ медные и алюминиевые провода, что категорически нельзя делать. Причины, по которым такая скрутка выйдет из строя, описаны в самом начале статьи.

Способ сварки меди с алюминием обычным инвертором и промышленными способами: где подвох

Один мастер после долгой дискуссии попробовал сварить инвертором скрутки из медного и алюминиевого провода. На первый взгляд он получил красивые наконечники в виде капелек соединенных металлов.

Сварка меди и алюминия

Нужно заметить: такой сплав не обладает достаточной механической прочностью. Определить ее просто: при небольшом сдавливании или ударе шарик легко рассыпается.

Дефекты сварки

В бытовых условиях медь с алюминием методом сварки скоммутировать не получится. У них очень большая разница температур плавления.

Однако, может возникнуть вопрос: а как же свариваются эти металлы при изготовлении алюминиево медных гильз? Ответ прост: используется сложное промышленное оборудование, работающее по современным научным технологиям. Их конструкция для условий дома не доступна.

Заклепочник и заклепки: надуманная технология для электриков

Промышленность выпускает заклепочник для создания резьбовых соединений в различных металлоконструкциях.

Заклепочник для резьбовых заклепок

Резьбовые заклепки отличают:

  • конструкционные материалы;
  • длина;
  • диаметр.
Резьбовые заклепки

Блогеры утверждают, что эти заклепки могут надежно соединять разнородные проводники. Для этого нужно их подготовить так же, как и для болта: используя шайбы и кольца.

Я очень сомневаюсь, что заклепки после опрессовки, усилие которой не контролируется, обеспечат нормальный ужим. Сразу нужно будет оценить его величину, а сделать это невозможно: конструкция не разборная. Вариант патовый.

В процессе эксплуатации необходимо контролировать качество опрессовки, что тоже вызывает большие сомнения подобного неразъемного подключения. Электропроводка должна быть доступна для осмотра, обслуживания, ремонта.

Поэтому утверждения про безопасный зажим заклепками, исключающий возникновение гальванических связей, считаю надуманными.

Вообще же в своей многолетней практике я ни разу не встречал заклепки для прямого подключения проводников, тем более разнородных. А вы можете показать подобные примеры, поделиться опытом их использования? Насколько эта конструкция безопасна и правильно работает?

Электрохимическая коррозия

несовместимость меди и алюминияПри этом алюминий и медь не совместимы гальванически. Если вы их соедините напрямую, это будет что-то вроде мини батарейки.

При прохождении тока через такое соединение, даже при минимальной влажности, происходит электролизная химическая реакция. Проблемы обязательно рано или поздно себя проявят.последствия выгорания контакта между медью и алюминием

Окисление, ослабление контакта, его дальнейший нагрев с оплавлением изоляции. Переход в короткое замыкание, либо отгорание жилы.

К чему может в итоге привести такой контакт, смотрите на фото.можно ли соединять медный и алюминиевый провод через ваго

Как же сделать такое соединение грамотно и надежно, чтобы избежать проблем в будущем.

Вот несколько распространенных способов, которые применяют электрики. Правда не все они удобны для работы в монтажных коробках.

111-siz

Рассмотрим подробнее каждый из них и выберем наиболее надежный, не требующий последующего обслуживания и ревизий.

Правильные способы безопасного соединения в электропроводке

Поскольку химические свойства меди и алюминия значительно отличаются, для их совмещения стандартные приемы не подходят. Есть мнение, что вообще не стоит производить соединение проводов этих типов. Да, стандартная скрутка тут категорически недопустима, но отлично подойдут другие методы, не допускающие контакта проводников, но позволяющие полноценно произвести объединение медной и алюминиевой проводки.

Болтовое соединение через болт и стальные шайбы

Способ с высокой степенью надежности – болтовое соединение, сделать которое по силам даже непрофессионалу. При этом полностью исключается непосредственный контакт, нежелательный для меди с алюминием, можно совмещать жилы разного сечения.

Чтобы произвести соединение алюминиевых и медных проводов между собой этим способом, понадобятся:

zen.yandex.ru
  1. Болт;
  2. Гайка;
  3. Шайбы из стали;
  4. Гаечный ключ.

Стоит понимать, что выполненный таким образом узел получится довольно громоздким, что делает метод удобным далеко не всегда. Он вряд ли допустим в квартирной распределительной коробке, имеющей небольшие размеры, но отлично подойдет для общего электрощитка, где места достаточно.

Как выполняется соединение алюминиевых проводов с медными болтовым способом:

zen.yandex.ru

1. Снять слой изоляции с соединяемых кабелей;

zen.yandex.ru

2. Зачищенные концы сформировать по форме кольца;

zen.yandex.ru
zen.yandex.ru

3. На болт установить шайбу, колечко первой проводки, шайбу, колечко второй, шайбу, гайку, затягиваемую до упора;

zen.yandex.ru

4. Произвести изоляцию лентой.

zen.yandex.ru

Важно! Шайба обязательно должна разделять алюминиевые и медные провода. При монтаже проводников одного материала шайба не нужна.

Клеммники переходники и клеммные колодки

Еще один вариант решения, как правильно соединить медный и алюминиевый провод – применение клемм и клеммных колодок. Они состоят из прозрачного пластикового корпуса с ячейками и зажимными винтами, внутри которых размещена латунная гильза. Одной колодкой можно соединить различное количество пар проводников, выбрав необходимое число ячеек.

zen.yandex.ru
zen.yandex.ru

Как использовать клеммники для соединения проводов:

zen.yandex.ru

1. Открутить винт зажима;

zen.yandex.ru

2. Удалить изоляционный слой с проводника;

zen.yandex.ru

3. Вставить кабель в клемму, закрутить зажимный винт.

Аналогичным образом производится креплением кабеля каждой стороны.

Важно! При фиксации зажимным винтом важно не переусердствовать, поскольку чрезмерные усилия способны повредить жилу .

Клеммники WAGO для алюминия и меди с пастой внутри (или без пасты)

Клеммы немецкого бренда WAGO хорошо известны электрикам, пользуются высоким уровнем доверия. Для кабелей из одного материала компания выпускает модели клемм с плоскопружинным зажимом и оборудованные зажимными рычажками. Чтобы выполнить соединение алюминия и меди предлагает разновидность клемм WAGO серии 2273 с контактной пастой внутри.

Избранное Волочаевка-2Клемма WAGO 2273-204 100 шт5.0 3 отзыва890 ₽ Посмотреть Клемма WAGO 2273-205 20 шт5.0 2 отзыва317 ₽ 349 ₽ Посмотреть Клемма WAGO 2273-202 20 шт5.0 2 отзыва301 ₽ Посмотреть Клемма WAGO 2273-202 100 шт4.5 2 отзыва750 ₽ Посмотреть Клемма WAGO 2273-242 20 шт5.0 3 отзыва443 ₽ Посмотреть Клемма WAGO 2273-2431 отзыв102 ₽ Посмотреть Показать ещёИзолирующие зажимы, наконечники, клеммы361  Гребенки и клеммы2  О продавцах Стать партнёром Избранное Волочаевка-2Клемма WAGO 2273-204 100 шт5.0 3 отзыва890 ₽ Посмотреть Клемма WAGO 2273-205 20 шт5.0 2 отзыва317 ₽ 349 ₽ Посмотреть Клемма WAGO 2273-202 20 шт5.0 2 отзыва301 ₽ Посмотреть Клемма WAGO 2273-202 100 шт4.5 2 отзыва750 ₽ Посмотреть Клемма WAGO 2273-242 20 шт5.0 3 отзыва443 ₽ Посмотреть Клемма WAGO 2273-2431 отзыв102 ₽ Посмотреть Показать ещёИзолирующие зажимы, наконечники, клеммы361 Гребенки и клеммы2 О продавцахСтать партнёром

Избранное Волочаевка-2Клемма WAGO 2273-204 100 шт5.0 3 отзыва890 ₽ Посмотреть Клемма WAGO 2273-205 20 шт5.0 2 отзыва317 ₽ 349 ₽ Посмотреть Клемма WAGO 2273-202 20 шт5.0 2 отзыва301 ₽ Посмотреть Клемма WAGO 2273-202 100 шт4.5 2 отзыва750 ₽ Посмотреть Клемма WAGO 2273-242 20 шт5.0 3 отзыва443 ₽ Посмотреть Клемма WAGO 2273-2431 отзыв102 ₽ Посмотреть Показать ещёИзолирующие зажимы, наконечники, клеммы361 Гребенки и клеммы2 О продавцахСтать партнёром

zen.yandex.ru

Поскольку характеристики меди и алюминия различны, их прямой контакт недопустим. Чтобы его исключить и необходима контактная паста внутри клемм.

zen.yandex.ru

Важно! Перед тем как соединить медный и алюминиевый проводники при помощи клемм WAGO, из гнезда для меди пасту необходимо тщательно вычистить.

Бывает так, что клеммники продаются без пасты. В таком случае, такую  токопроводящую пасту WAGO для алюминия  всегда можно докупить отдельно, она называется WAGO “ALU-PLUS” арт.249-130

Контактная паста Alu-Plus производства WAGO Контактная паста Alu-Plus производства WAGO

Контактная паста Alu-Plus производства WAGO

Метод опрессовки гильзами с помощью пресс-клещей: гильзование

Соединение проводов методом опрессовки гильзами – процесс затратный, но позволяющий получить долговечный результат, а также надежный контакт. Понадобятся специальные гильзы, похожие на полые трубки, выполняющие роль соединителя . Также необходимы пресс-клещи, которые бывают ручными или механическими.

zen.yandex.ru

Соединение медного и алюминиевого провода путем опрессовки выполняется с применением комбинированных гильз. Они имеют маркировку ГМА, называются алюмомедными, рассчитаны на рабочее напряжение до 10 кВ. Потребителям предлагаются варианты доступные под разные размеры сечения жилы – 16/10, 25/16, 35/25, 50/35, 70/50, 95/70, 120/95, 150/120, 185/150, 240/185.

Для выполнения работ:

zen.yandex.ru

1. На концах кабеля удаляется изоляционный слой;

zen.yandex.ru

2. Выполняется размещение проводников на тех частях гильз, что выполнены из того же металла;

zen.yandex.ru

3. Производится опрессовка гильзы пресс-клещами в нескольких местах, затем изоляция при помощи ленты.

Важно! Для проведения опрессовки используются только специальные пресс-клещи. Применение для этих целей молотка или плоскогубцев способно привести к повреждение гильзы.

Заклепочное

К числу неразъемных способов соединения электрических проводов относится использование заклепок.

zen.yandex.ru

Понадобится:

Заклепочник;
Заклепка;
Стальная шайба.
Как соединить проводники заклепочным методом:

zen.yandex.ru

1. Снять слой изоляции с концов кабелей;

zen.yandex.ru

2. Сформируются кольца из проводников по тому же принципу, что и при болтовом методе;

zen.yandex.ru

3. На заклепку одевается кольцо проводника, шайба, кольцо второго проводника;

zen.yandex.ru

4. Заклепка помещается в заклепочник, сжимается;

zen.yandex.ru

5. Место контакта алюминия с медью изолируется.

Неразъемный способ очень надежен, но имеет недостаток – узел невозможно разобрать без его повреждения.

Сжимами типа орех

Соединить медный и алюминиевый провода можно используя сжим ответвленный, который многие называют «орех» или «орешек». Он состоит из поликарбонатного корпуса с сердцевиной из металла. Внутри нее две плашки с пазами под определенное сечение, между которыми располагается пластины. Конструкции скрепляется болтами.

Чтобы соединить медный провод с алюминиевым сжимом ответвленным нужно:

  1. Разобрать корпус сжима;
  2. Снять изоляцию на соединяемых кабелях;
  3. Ослабить или полностью снять болты фиксации, поместить проводники в пазы;
  4. Затянуть крепления;
  5. Закрыть корпус сжима.

Монтаж выполняется быстро, понятен даже новичку. Главный недостаток метода – отсутствие герметичности . Внутрь корпуса могут попадать вода и грязь. Избежать этого можно, поможет обычная изолента.

Соединение проводов в автомат

Немало споров ведется о том, можно ли соединять алюминиевые провода с медными в автомате. Просто вставить два проводника и закрепить их в автомате – это ошибка, которая приведет к окислению, а затем отгоранию кабеля.

zen.yandex.ru

Вариант решения – залудить медный проводник. Процедура это несложная, но выполнить ее можно не всегда. Надежность способа средняя.

Второе решение – заизолировать алюминий при помощи фрагмента жести от консервной крышки. Для этого вырезается небольшая полоска жести, которой нужно как бы обернуть конец проводника. Для надежного контакта производится обжимание пассатижами, излишки обрезаются, а место крепления жести еще раз тщательно обжимается, но без больших усилий.

После можно без опасений закреплять кабели в автомате, не боясь их контакта.

Электрохимическая коррозия

Нередко можно встретить высказывания о том, что медь и алюминий нежелательно соединять в одно целое. С точки зрения совместимости материалов — это справедливые утверждения. А что насчет соединения меди и оцинковки или стали и серебра? Существует множество вариантов металлических пар, и запомнить, какие из них совместимы между собой, а какие нет, сложно. Для упрощения задачи существуют специальные таблицы, одна из которых представлена ниже.

Таблица электрохимических потенциалов (мВ), возникающих между соединенными проводниками.

Таблица электрохимических потенциалов (мВ)

Для понимания вопроса нужно знать, какие процессы происходят при касании друг друга разных проводников электричества. Если влажность отсутствует, контакты в любом случае будут надежными. Однако на практике такая ситуация невозможна, поскольку в атмосфере всегда присутствует влага, которая и нарушает соединения.

Каждому проводнику электричества присущ некоторый электрохимический потенциал. Данное обстоятельство применяется человеком для практических целей, к примеру, на основе разных потенциалов работают аккумуляторы и батарейки.

При попадании влаги на соприкасающиеся металлические поверхности возникает короткозамкнутая гальваническая среда, происходит деформация одного из электродов. Точно также разрушается и один из двух металлов. Таким образом, чтобы определить совместимость металлов, нужно иметь информацию об электрохимическом потенциале всех участвующих в реакции материалов.

Соединение меди и алюминияЧто будет, если медь соединить напрямую с алюминием

По техническим регламентам разрешается механическая стыковка металлов, если электрохимическое напряжение между двумя материалами не выше 0,6 мВ. К примеру, из таблицы, приведенной выше, можно установить, что в случае соединения алюминия и меди электрохимический потенциал равен 0,65 мВ, что значительно выше, чем при стыковке той же меди с дюралюминием (0,20 мВ).

И, тем не менее, если очень нужно, то можно соединить и такие не совсем совместимые материалы, к каковым относятся медь и алюминий. О том, как соединить медные и алюминиевые провода, пойдет речь ниже.

Невозможное возможно, или как соединить медный и алюминиевый провод

Пока некоторые сомневаются, можно ли соединять алюминиевые провода с медными, многие успешно это делают. Причем существует ряд главных общепринятых методов, благодаря которым можно устранить контакт между материалами, агрессивно действующими по отношению друг к другу. Каждый из них требует отдельного внимания.

soedinenie-mednogo-i-alyuminievogo-provoda-foto-video-kak-soedinit-med-i-alyuminij-3Клеммник для соединения алюминиевых и медных проводов может оснащаться как зажимным, так и болтовым механизмом.

Опрессовка

В этом случае на соединение скруткой одевается металлическая или пластиковая гильза или наконечник, которая фиксируется на соединении пресс-клещами, специальным инструментом для обжима. Фиксация в этом случае осуществляется обжимом соединения материалом гильзы. Гильзы представляют собой металлическую трубку с изоляцией из ПВХ материалов. Насадки, как правило, представляют собой пластиковые колпачки, в которые вводится соединение, после чего колпачок обжимается пресс-клещами.

Отдельно нужно отметить соединение с помощью насадок-колпачков с зажимным кольцом или конусной пружиной. В этом случае после скручивания жил, на скрутку одевается колпачок, после чего вращательными движениями накручивается на соединение, после чего просто обжимается плоскогубцами. При этом кольцо из мягкого металла внутри колпачка плотно обжимает место соединения. Этот вариант опрессовки вполне доступен для бытового использования.

Опрессовка

Опрессовка

Зажим «Орех»

Ещё один неплохой способ, чтобы соединить между собой медный и алюминиевый провод – применение зажимов «орех». Правильнее это приспособление называть сжим ответвительный. Это уже электрики прозвали его «орехом» из-за внешнего сходства.

соединение медного и алюминиевого проводов зажимом орех

Он представляет собою диэлектрический поликарбонатный корпус, внутри которого располагается металлическая сердцевина (или сердечник). Сердечник – это две плашки, в каждой из которых имеется паз для определённого сечения проводника, и промежуточная пластина, всё это соединяется между собой болтами.

Такие сжимы продаются в любом магазине электрических товаров, они имеют разные типы, которые зависят от сечения соединяемых проводов. Минусом такого приспособления является его не герметичность, то есть имеется возможность попадания влаги, пыли и даже мелкого сора. Для надёжности и качества соединения лучше сверху ещё обмотать «орех» изоляционной лентой.

Процесс соединения проводов с помощью такого сжима выглядит следующим образом:

  1. Разберите корпус сжима, для этого подденьте и снимите при помощи тонкой отвёртки стопорные кольца.
  2. На соединяемых проводах зачистите изоляционный слой на длину плашек.
  3. Открутите фиксирующие болты и вставьте оголённые проводники в плашечные пазы.
  4. Затяните болты, расположите плашку в корпусе сжима.
  5. Закройте корпус и наденьте стопорные кольца.

Практический пример использования зажима орех показан в этом видео:

2 полезных видеоролика про приемы монтажа проводки внутри дома

С научной точки зрения, где приведена не одна таблица справочных материалов, мне понравился ролик, сделанный владельцем «Заметки электрика».

Технология винтового соединения и работа гроверной шайбы правильно показана у владельца Мастер Ок.

Рекомендую посмотреть обе видео записи. Материалы этих двух авторов полезны. Если же после этого остались какие-то неясные вопросы, а они появятся, когда вы посмотрите противоречивые комментарии под этими видео, то задавайте их. В ходе обсуждения рассмотрим все нюансы чтобы установить истину.

Опрос для бывалых электриков

избегаю таких соединений;

2.94%

пользуюсь своей технологией (поясните в комментариях).

1.47%

Проголосовало: 68

Оцените статью

( 22 оценки, среднее 4.95 из 5 )

Качество соединения

В большинстве рассмотренных ранее случаев применятся жесткое закрепление очищенных от изоляционного слоя проводников. Однако при стыковке меди и алюминия необходимо принимать во внимание один важный технологический нюанс: алюминий под влиянием нагрузки приобретает пластичность, как выражаются специалисты, начинает «течь». В результате этого процесса происходит ослабевание соединения, а потому болты нужно регулярно подтягивать. Если вовремя не выполнять подтяжку болтов, клемма может просто загореться из-за сильного перегрева.

Как соединять правильно медные и алюминиевые провода

Зная причины и возможные варианты устранения проблемы, можно приступить к разбору вопроса, как правильно соединить медный и алюминиевый провод. И здесь есть сразу несколько вполне логичных ответов, некоторые из которых мы уже привели в разделе выше.

Начнем с вопроса по смазке. Это может быть технический вазелин, литол и любая другая смазка, препятствующая окислению металла и попаданию влаги. Но тут встает вопрос с последующей изоляцией такого соединения. Ведь на смазку изолента ложится очень плохо, а термоусадка может просто выдавить ее.

Обратите внимание! В любом случае соединение типа скрутка запрещено. А для таких разных металлов скрутка может быть вдвойне губительна.

Клеммники для соединения проводов

Клеммники для соединения проводов

Соединить медный и алюминиевый провод можно при помощи разнообразных клемм. Это могут быть пружинные, винтовые или любые другие виды, только следует учитывать, что алюминий и медь не должны соприкасаться.
Латунные наконечники для проводов

Латунные наконечники для проводов

Если вы пытаетесь соединить одножильный алюминиевый и многожильный медный провод винтовой клеммой, то желательно пользоваться специальными латунными наконечниками. Причем пользоваться ими следует для обоих металлов.
Обжимные наконечники для винтового соединения

Обжимные наконечники для винтового соединения

Это связано с тем, что при винтовом зажиме алюминия, он может потерять частично или даже полностью свое сечение. Алюминий материал достаточно мягкий и качественно закрученный винт может его полностью передавить.
Наконечник на медный многожильный провод

Наконечник на медный многожильный провод

С многожильными медными проводами похожая ситуация. Но только в этом случае, при закручивании винта он может поломать часть проволок в проводнике. Опять-таки — уменьшение сечения. Поэтому такие наконечники могут стать отличной панацеей от таких случайностей. Тем более цена таких изделий составляет сущие копейки.
Гильзы для обжимки проводов

Гильзы для обжимки проводов

Одним из возможных вариантов, как соединить медный провод с алюминиевым, может стать использование специальных обжимных гильз. Сейчас на рынке достаточно широко представлены гильзы, выполненные из латуни. Для более наглядной демонстрации один их край имеет белый цвет, а другой цвет меди. Они специально предназначены для обжимки медного и алюминиевого провода.
Соединение проводов методом пайки

Соединение проводов методом пайки

Алюминиевый и медный провод соединить можно и при помощи пайки. Только в этом случае вам потребуется специальный припой для алюминия и качественное лужение медного проводника. Кстати уже одного лужения медного проводника будет достаточно чтобы предотвратить электролиз.
Сварка проводов

Сварка проводов

Сварка для таких соединений обычно не применяется в связи с разной температурой плавления металлов. Да и от процесса электролиза это не защищает. Поэтому о сварке проводов лучше забыть.
Наконечники под винтовое соединение для проводов большого сечения

Наконечники под винтовое соединение для проводов большого сечения

Перед тем как соединить алюминиевые и медные провода большого сечения, на них лучше одеть специальные наконечники. Они одеваются при помощи прессовки и обычно имеют латунную контактную часть. Это позволяет их в дальнейшем соединять обычным винтовым соединением без особых проблем.

Неправильные способы соединения

Перечислив правильные способы соединения медных и алюминиевых проводов , нельзя не упомянуть о том, как поступать при электромонтаже нельзя.

Скрутка

Казалось бы, что может быть проще, чем просто скрутить два конца проводки и заизолировать их. Такой способ подходит только для проводников из идентичных металлов. Простая скрутка алюминиевого и медного провода крайне опасна. Она прослужит какое-то время, но быстро станет причиной замыкания или даже пожара.

zen.yandex.ru

Скрутка с залуженным медным проводом

Считается, что если выполнить залуживание проводника из меди, то его непосредственная скрутка с алюминием становится возможной. Мнения на этот счет различаются и в большинстве из них говорится о том, что таким образом соединять медный провод с алюминием можно. Но риски все равно есть. Правила залуживания просты и надежны только на первый взгляд. Со временем защитный слой может начать разрушаться, а контролировать этот процесс практически невозможно. Именно поэтому от данного метода также лучше отказаться или использовать его только в самых крайних случаях и на короткий срок.

Соединение медного и алюминиевого провода заклёпками

Прижим проводов в этом случае осуществляется расклинённой заклёпкой, состоящей из трубки и сердечника, фиксируемых с помощью заклепочника. Для соединения подготовленные жилы с навитыми кольцами одеваются на трубку заклёпки с прокладкой — стальной шайбой. После чего производится обжим заклёпки заклепочником, сердечник расклинивает трубку заклёпки, тем самым сжимая металл жил между собой, тем самым фиксируя жилы кабеля.

Контакт в этом случае получается неразъёмный, но в тоже время прочный и надёжный. Для такого типа подключения необходим специальный инструмент — заклепочник, и навыки работы с ним. Этот метод применяется в основном для работы с разрывами проводов, сращивания концов провода в труднодоступных местах.

Заклепочник и заклепки

Заклепочник и заклепки

Рекомендации специалистов

Скрутка проводов может привести к пожару

Чтобы безопасно соединить медную и алюминиевую жилу, следует воспользоваться следующими правилами:

  • Если соединение будет осуществляться с помощью пайки или сварки, медь предварительно нужно залудить. Для алюминия потребуется специальный припой.
  • Не рекомендуется сильно надавливать на места контактов и допускать механическое воздействие на них. Это может привести к деформации и повреждению жил.
  • Обязательно должна соблюдаться маркировка.
  • Клеммники и другие соединители выбираются с учетом условий эксплуатации. Для уличной работы прибор должен обладать высокой степенью защищенности от влаги, ультрафиолетовых лучей, повышенных температур. Также клеммник должен подбираться с учетом сечения кабеля.

Нельзя скручивать провода электропроводке. Это ненадежный способ, при котором материалы нагреваются, разрушаются, из-за чего может произойти возгорание.

Последствия установки стальной шайбы между медным и алюминиевым проводом

Чтобы улучшить качество контакта, может использоваться специальная смазка или паста. Чаще всего применяется кварцевазелиновая паста или другое средство, отталкивающее влагу. Она позволяет улучшить соединение электропровода из алюминия. Применяется во всех видах соединений. Особенно рекомендуется использовать пасту на улице. Она дополнительно защищает контакт и ограничивает негативное влияние окружающей среды, что повышает долговечность.

На пасту довольно сложно надевается изоляция. Изолента практически не приклеивается, а термоусадочная трубка может повредиться. Поэтому нужно заранее продумать, каким способом будет защищаться контакт двух проводников.

Как соединить алюминиевый провод с медным на улице: ключевые особенности процесса

В процессе монтажа кабельных линий в условиях улицы каждый из соединительных элементов подвергается влиянию негативных факторов внешней среды. Снег, дождь, туман, обледенение точно не поспособствуют высокому качеству соединений.

В связи с этим для осуществления подобных работ потребуется исключительно герметичная конструкция. Причем она должна характеризоваться устойчивостью к низкой температуре и лучам ультрафиолета.

soedinenie-mednogo-i-alyuminievogo-provoda-foto-video-kak-soedinit-med-i-alyuminij-42Для осуществления соединений в условиях улицы потребуется герметичная, устойчивая к низкой температуре и лучам ультрафиолета конструкция.

Решив выполнять подключение на улице, следует вооружиться знаниями о том, как соединить кабель СИП с медным проводом. Ведь именно посредством данной операции можно соединить медный и алюминиевый провод на открытой местности.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
