Двухполюсный автомат: возможности и назначение. Схема подключения двухполюсного автомата в однофазной сети. Чем отличается однополюсный автомат от двухполюсного. Достоинства и недостатки двухполюсного автомата.
Для чего нужны двухполюсные автоматы
Использование двухполюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением Подключение автоматов в трехфазной сети В трехфазной сети используются трех или четырех полюсные автоматы. Маркировка автоматических выключателей Маркировка автоматических выключателей На электросхемах двойной защитный автомат маркируется унифицированными обозначениями. Ввод в верхней части автомата, выход — в нижней. Что касается трехфазной сети , то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции.
При их монтаже необходимо соблюдать основные правила. Рукоятка соединена с механизмом взвода, который, в свою очередь, двигает силовые контакты.
При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются.
Подключение автоматического выключателя подошло к своему логическому завершению, все провода подключены, можно подавать напряжение.
Данный автомат имеет четыре контакта, два подходящих, они расположены сверху. Она ни в коем случае не подключается через автоматический выключатель, для нее предусмотрен проходной контакт.
Мы уже подробно изучили конструкцию и основные технические характеристики автоматов, давайте рассмотрим схемы их подключения.
Чаще всего применяются однополюсные автоматы, они устанавливаются в разрыв фазного провода и в случае возникновения аварийной ситуации отключают питающую фазу от нагрузки. Крепится автомат на специальную рейку DIN рейка.
Обзор двухполюсного автоматического выключателя ЕН 2.20 от компании ElectroHouse
Читайте дополнительно: Примеры смет на электромонтажные работы
Источник: https://tokzamer.ru/bez-rubriki/dvuhpoljusnyj-avtomat-shema-podkljucheniya
Область применения
- В качестве вводных защитных автоматов. Это наиболее популярный способ применения. При одновременном отключении фазы и нуля обеспечивается максимальная безопасность при работах в цепи, потому что происходит полное обесточивание. К тому же, по новым правилам Устройства электроустановок (п. 6.6.28, п. 3.1.18), запрещена эксплуатация однополюсных автоматов на вводе.
- Для защиты отдельной группы потребителей электроэнергии. Отключение двухполюсного автомата предотвратит срабатывание УЗО (Устройство защитного отключения – предназначен для защиты от дифференциальных токов) при ошибочном соприкосновении нуля и фазы при ремонтных работах в цепях под нагрузкой. А также облегчает поиск ветки с неисправностью при срабатывании УЗО от утечки токов на землю.
- Для защиты и управления цепями с одновременным подключением питания. Например, при подключении тепловой пушки через один полюс автомата подается фаза на тэны, а через другой полюс – фаза на электродвигатель вентилятора. Если произойдет отключение одного оборудования, отключится и другое, что предотвратит вероятность работы тэнов без охлаждения.
Источник: https://FB.ru/article/371731/avtomat-dvuhpolyusnyiy-ustanovka-shema-podklyucheniya
Особенности работы однополюсного и двухполюсного АВ
Разница между однополюсным прибором и двухполюсным автоматическим выключателем состоит в количестве контролируемых сетей. Однополюсные модели предназначены для выключения тока на одной линии. Двухполюсники отвечают за две линии, сравнивая показатели потока электронов и устанавливая соответствие значений для нормального функционирования сети.
Аппараты будут отличаться и по конструкции расцепителя. На двухполюсных устанавливается расцепляющий элемент, который сразу выключает ноль и фазу как в автоматическом, так и в ручном режиме. Еще одно различие – возможность использования совместно со сложным оборудованием. Однополюсник можно подключить к одноконтурной электросети, двухполюсник – при наличии бытовой техники, которую недопустимо подкидывать на одной линии.
Правила ПУЭ запрещают эксплуатацию однополюсных моделей на вводе.
Источник: https://StrojDvor.ru/elektrosnabzhenie/osobennosti-ispolzovaniya-i-sxema-podklyucheniya-dvuxpolyusnogo-avtomata/
Сверху или снизу выполнять ввод
Очень важный вопрос, волнующий, как многих электриков, так и просто домашних мастеров: как подключить автомат, сверху или снизу? Чтобы на него ответить, придётся обратиться к регламентирующей документации, а именно — Правилам Устройства Электроустановок.
Пункт 3.1.6 гласит, что подключать автомат к электросети следует с той стороны приборы, с которой находится неподвижный контакт. Это означает, что напряжение в однофазной или трёхфазной сети должно находится на той стороне выключателя, которая не разрывает электрическую цепь. Пункт 3.1.6 относится ко многим разновидностям коммутационной техники. Это может быть не только одноконтактный, но и двухполюсный или трёхфазный автомат, а также дифференциальный пакетник или УЗО.
Узнать место расположения данного контакта можно только разобрав пакетник, что не совсем удобно при каждой его замене в квартире. Но конструкция всех автоматов практически одинакова, поэтому следует узнать где находится неподвижный контакт только на одном выключателе. И находится он сверху, соответственно подключение однополюсного или двухполюсного автомата должно выполняться тоже сверху.
Если же в руках оказался пакетник неизвестного производителя, то достаточно взглянуть на его корпус, а точнее — лицевую панель. В этом месте чаще всего на автомат наносят всю необходимую информацию такую как модель, класс точности, и схема подключения автоматического выключателя с точным расположением подвижного и неподвижного контактов.
Вывод: подключение автоматического выключателя к электросети должно выполняться сверху. Так гласят нормативные документы, которые позволяют избежать лишней путаницы. Но если посмотреть с технической стороны: существенна ли разница присоединения питающего кабеля? Ответ: нет, абсолютно не важно с какой стороны на пакетник подаётся рабочее напряжение. Исправно работать аппарат будет как с подключением сверху, так и снизу.
Источник: https://ProFazu.ru/elektrooborudovanie/zaschita/kak-podklyuchit-avtomat.html
Двухполюсный выключатель
Двухполюсный выключатель подключают к 4 проводам. К 2 идет напряжение, другая половина играет защитную роль. По конструкции такое устройство почти ничем не отличается.
Разработчик объединил 2 однополюсника в единый корпус, чтобы при аварийной ситуации отключались 2 линии сразу. Это не значит, что его можно заменить на 2 одиночных выключателя или самостоятельно установить перемычку. У них нет блокировочного механизма, который установлен в усовершенствованном блоке.
Источник: https://vchemraznica.ru/kakoj-avtomat-luchshe-odnopolyusnyj-ili-dvuxpolyusnyj/
Недостатки применения перед однополюсными автоматами
На самом деле, недостатков совсем немного:
- Стоимость – двухполюсные дороже однополюсных.
- Эргономичность – занимают в два раза больше места в электрощитке.
- Трудозатраты при монтаже – нулевые провода не объединяются в шину, а каждый заводится в свой автомат.
- Невозможность использования стандартных распределительных шин – “расчесок”, вместо них придется использовать перемычки.
Источник: https://FB.ru/article/371731/avtomat-dvuhpolyusnyiy-ustanovka-shema-podklyucheniya
Устройство автомата
Автоматический выключатель представляет собой пластмассовый корпус с контактами и рукояткой включения/выключения. Внутри располагается рабочая часть. В клеммы вставляется зачищенный провод и зажимается винтом. При взведенном состоянии силовые контакты замкнуты – положение рукоятки “Вкл”. Рукоятка соединена с механизмом взвода, который, в свою очередь, двигает силовые контакты. Электромагнитный и тепловой расщепители обеспечивают отключение автомата при ненормальных состояниях цепи. Дугогасительная камера предотвращает горение и быстро гасит дугу. Канал отвода выводит газы горения из корпуса.
Источник: https://FB.ru/article/371731/avtomat-dvuhpolyusnyiy-ustanovka-shema-podklyucheniya
Полезные видео
И еще мы подобрали видеоролики, авторы которых доступно объясняют суть вопроса.
Источник: https://Web-electric.ru/bipolar-circuit-breaker
Подключение двух проводов к одному автомату
Сразу скажу: два провода подключить к автомату можно только при условии соблюдения всех правил такого подключения, иначе такая ситуация приведет к плачевным последствиям. В идеале лучше подключать один провод к одному автомату, но если по каким-то причинам этого сделать нельзя, нужно следовать советам из этой статьи.
Ниже мы разберем основные проблемы такого подключения, а также рассмотрим способы избежать этих проблем и способы правильного подключения.
Источник: https://crast.ru/instrumenty/kak-podkljuchit-dvojnoj-avtomat
Часто задаваемые вопросы от читателей
Разрешен ли двухполюсный автоматический выключатель на вводе в системе TN-C?
Да вполне разрешается, более того, я рекомендую устанавливать именно его на вводе в дом или квартиру. Двухполюсный выключатель отличный коммутатор, так как обеспечивает одновременный разрыв и фазного, и нейтрального проводника, в отличии от однополюсного.
Это удобно тем, что напряжение не может податься из сети ни по одному из выводов.
Дело в том, что на практике часто встречаются случаи, когда из-за своеволия соседей или горе электриков у вас в доме выводы могут поменяться местами. В такой ситуации однополюсный автоматический выключатель на вводе отключит не фазный, а нейтральный проводник. Что существенно повышает вероятность поражения электрическим током, как вы уже поняли, система с двухполюсным автоматическим выключателем на вводе лишена данного недостатка.
Если вы рассматриваете данную проблему с точки зрения ПУЭ, то здесь хочу обратить ваше внимание на п. 6.6.28, который гласит:
В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.
Конструкция двухполюсного автоматического выключателя в полной мере соответствует данному требованию, так как и фазный, и нейтральный проводник разрываются в нем одновременно. А вот заменять один двухполюсный двумя однополюсными однозначно нельзя, поскольку такая схема позволит разрывать нейтральный проводник без отключения фазного, вразрез требованиям п.6.6.28 ПУЭ.
Источник: https://www.asutpp.ru/dvuhpolyusnyy-avtomaticheskiy-vyklyuchatel.html

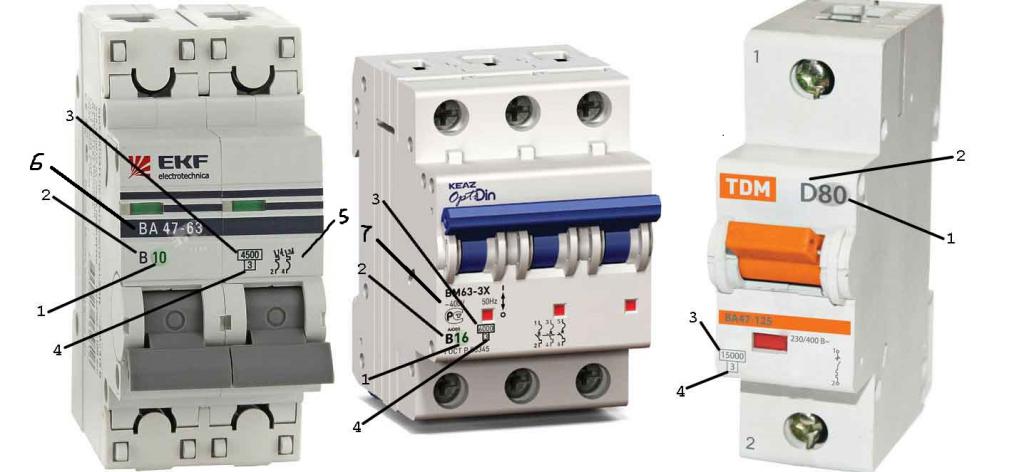

Маркировка
Особое внимание следует обращать на маркировку автоматов.
На корпусе автоматов нанесены специальные обозначения:
- Номинальный ток устройства (в амперах).
- Группа по току перегрузки (диапазон тока срабатывания).
- Максимальный ток срабатывания или ток короткого замыкания (в амперах).
- Класс токоограничения (чем выше класс, тем выше скорость срабатывания при коротком замыкании).
- Графическое обозначение или принципиальная схема прибора.
- Серия аппарата.
- Номинальное напряжение, при котором нужно использовать автомат.
Источник: https://FB.ru/article/371731/avtomat-dvuhpolyusnyiy-ustanovka-shema-podklyucheniya
Можно ли заменить одним двухполюсным автоматом два однополюсных
При небольшой «доработке напильником» эта операция вполне возможна. С экономической точки зрения это не имеет смысла, но вполне возможна ситуация, при которой однополюсные аппараты отсутствуют или необходимо разделить линии в однофазном щитке без установки дополнительной аппаратуры. Для этого необходимо разрезать накладку, соединяющую ручки автоматов или вытащить из них проволоку.
После разделения полюса начнут включаться и отключаться независимо друг от друга. Недостаток конструкции в том, что при срабатывании защиты одного из устройств второе так же отключится. Чтобы этого не произошло необходимо:
- 1. разделить ручки включения;
- 2. тонкой отвёрткой разогнуть концы трубчатых заклёпок, соединяющие полюса;
- 3. ножом раздвинуть однополюсные автоматы до выпадения соединительной пластинки;
- 4. сжать вместе полюса и заново заклепать заклёпки.
| Осторожно! Разделение половин корпуса одного из полюсов приведёт к выходу его из строя. |
Источник: https://LesSale.ru/nuzhno-znat/dvuhfaznyj-avtomat.html
Список использованной литературы
- Кузнецов Р. С. «Аппараты распределения электрической энергии на напряжение до 1000В» 1970
- Буль Б.К. «Основы теории электрических аппаратов» 1970
- Е.Д. Тельманова «Электрические и электронные аппараты» 2010
Источник: https://www.asutpp.ru/dvuhpolyusnyy-avtomaticheskiy-vyklyuchatel.html
Подбор автомата
Сначала нужно рассчитать значение номинального тока для своей сети. Сделать это можно по формуле (закон Ома):
I=P/U, где:
I – номинальный ток в амперах “А”.
P – мощность всех приборов (сумма мощностей) в ваттах “Вт”.
U – напряжение сети в вольтах “В” (в основном 220 В). Выбирать автомат нужно с ближайшим большим значением номинального тока.
Также выбор автомата по значению длительного допустимого тока следует производить, в зависимости от характеристик кабеля проводки. В правилах устройства электроустановок приведены таблицы расчетов. Чем больше сечение кабеля, тем выше допустимый длительный ток.
Источник: https://FB.ru/article/371731/avtomat-dvuhpolyusnyiy-ustanovka-shema-podklyucheniya
Меры безопасности при установке двухполюсных автоматов
Устанавливать двухполюсный автоматический выключатель нужно с соблюдением инструкции по безопасности:
- Работать вдвоем с помощником, чтобы контролировать процесс.
- Монтировать устройство только после разрешения из ЖЭКа, Энергонадзора.
- Защитить руки резиновыми перчатками, стоять на прорезиненном коврике.
- Установка производится на дин-рейку или щиток.
- Место крепления не должно иметь повреждений.
- Фиксировать питающий кабель к аппарату защиты следует на неподвижные контакты.
- Перед монтажом выключить электричество в квартире, проверить напряжение мультиметром или отверткой.
Двухполюсный автоматический выключатель создает надежную защиту электролинии, техники в случае образования сверхтока при коротком замыкании. Понимая назначение, особенности конструкции и придерживаясь схемы установки, можно обезопасить бытовые приборы и сложное промышленное оборудование.
Источник: https://StrojDvor.ru/elektrosnabzhenie/osobennosti-ispolzovaniya-i-sxema-podklyucheniya-dvuxpolyusnogo-avtomata/
