Как установить сенсорный выключатель своими руками

Подключить сенсорный выключатель необходимо для повышения уровня комфорта, и чтобы увеличить срок эксплуатации осветительных приборов. Это высокотехнологичное устройство, предназначенное для управления иллюминацией. Если ознакомиться с механизмом, можно установить его самостоятельно.

Сенсорный выключатель – что это такое и где применяется

Сенсорный выключатель — это электронное устройство, обеспечивающее включение или отключения прибора с помощью сенсорного сигнала – легкого прикосновения, звука, движения, сигнала от пульта – в зоне чувствительности датчика. Механического нажатия клавиши, как на обычном выключателе, не требуется. В этом главное отличие сенсорного выключателя от обычного клавишного.

Такие выключатели применяются в квартире или доме, чаще всего для системы освещения, а также для поднятия жалюзи, штор, открытия гаражных ворот, включения или выключения бытовой техники, регулировки систем отопления.

Стильный внешний вид украсит интерьер, а удобство использования подарит дополнительный комфорт. Такой выключатель встраивается в поверхность электроприбора, например, в настольную лампу. Чтобы включить прибор, достаточно к нему прикоснуться. Также датчик выключателя может управляться пультом, голосом, реагировать на движение, оснащаться таймером, диммером. Таймер поможет сэкономить на электроэнергии, а диммер – создать ту интенсивность освещения, которая вам необходима. Например, создать уютный приглушенный свет для романтического ужина или спокойного вечернего отдыха.

Как работает сенсорный выключатель - схемы подключения

Сенсорный выключатель используется для экономии электроэнергии в местах с большой проходимостью людей. Например, в подъезде. Датчик реагирует на движение, когда жилец попадает в подъезд и через определенное время отключается.

Такой выключатель можно поставить во дворе частного дома, чтобы освещать двор при необходимости. Это позволит сократить расход электричества.

Сенсорными выключателями можно оборудовать офис, для удобства выключения и выключения освещения, закрытия и поднятия жалюзи.

Таким образом, сенсорный выключатель подойдет для:

  • квартиры;
  • частного дома;
  • офиса;
  • общественных мест;
  • придомовых территорий.

Как работает сенсорный выключатель - схемы подключения

Маркировка

Обязательно требуется рассмотреть перед покупкой особенности применения, установки, схемы подключения сенсорных выключателей. Livolo – один из самых известных производителей представленного оборудования. Эта компания выпускает сенсорные датчики самых разных типов. Чтобы понять, какими качествами обладает выключатель, нужно рассмотреть его маркировку.

В ходе изучения схемы сенсорного выключателя Livolo и других производителей следует рассмотреть на примере модели VL C702R представленной фирмы расшифровку обозначения.

сенсорный выключатель света 220 схема

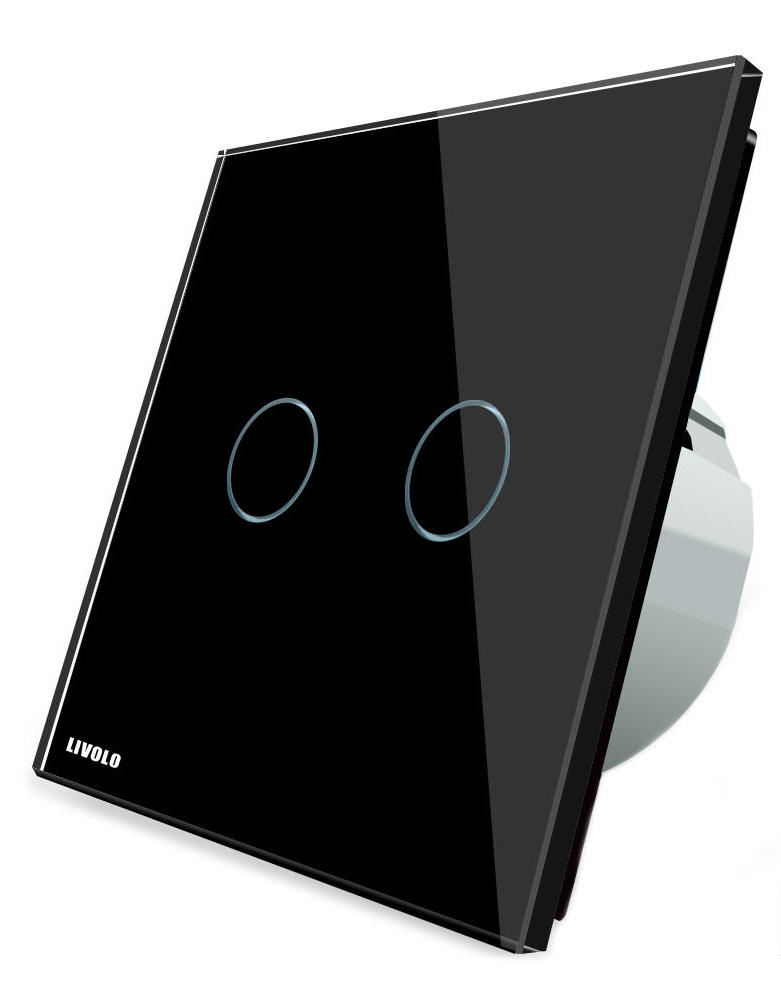

Первые две буквы маркировки, VL, – это название китайского бренда Livolo. Дальше следует буква С7, но может быть и С6, С8. Это модификация устройства. Дальше можно увидеть цифры 01, 02 или 03. Это количество групп освещения, которые можно подключить к этому прибору. Если сравнивать с механическим выключателем, это могли быть приборы с одной, двумя или тремя клавишами.

В маркировке последние буквы обозначают дополнительные функции прибора. Так, буква R горит о том, что датчик управляется при помощи радиосигнала. Буква D в маркировке говорит о наличии функции диммера, есть регулировка яркости, а буква S – это проходной выключатель. Наличие в маркировке буквы Т говорит о том, что производитель предусмотрел в модели наличие таймера.

Критерии выбора устройства

При выборе выключателя обращайте внимание на следующие моменты:

  • сколько устройств можно подключить к одному прибору. Оптимально 1-3. Больше трех – неудобства в использовании;
  • оснащен ли выключатель диммером — устройством для регулировки интенсивности освещения;
  • наличие таймера;
  • возможность дистанционного управления.

Важно! Учитывайте напряжение электросети. Оно должно соответствовать требованиям, указанным в инструкции к выключателю. Это обеспечит корректную работу и продлит срок службы.

Корпус выключателя может быть изготовлен из пластмассы или из стекла. Второй вариант обойдется дороже. Разнообразие моделей и фирм на рынке электротоваров поможет выбрать выключатель, подходящий к интерьеру квартиры, соответствующий вашим вкусовым предпочтениям.

Как работает сенсорный выключатель - схемы подключения

Как работает сенсорный выключатель — схемы подключения

Если ваша цель – сделать эффектное освещение в квартире, отойти от привычных стереотипов и взглянуть на оснащение квартиры под другим углом, то вам будет интересно узнать больше о таком изобретении в мире электроники, как сенсорный выключатель. Современный прибор поможет обустроить жилище по системе «Умный дом».


Правила и схемы подключения

Установка сенсорных выключателей не сложнее, чем установка обычных клавишных. Приступая к монтажу, помните о технике безопасности, а если не уверены в своих силах, воспользуйтесь помощью специалиста.

Схема подключения к сети

Подключение сенсорного выключателя аналогично подключению обычного. Его можно установить на тоже место. Для этого необходимо выполнить последовательно эти шесть пунктов:

  1. обесточить сеть;
  2. демонтировать старый выключатель;
  3. снять с нового выключателя верхнюю панель;
  4. соединить провода с предназначенными для них клеммами;
  5. поставить механизм в монтажную коробку и закрепить;
  6. зафиксировать панель.

Схема подключения проходных сенсорных выключателей

Схема подключения похожа на подключение любого сенсорного выключателя. Разница в том, что для корректной работы нескольких проходных выключателей нужна их синхронизация между собой.

Внимание! Функция проходного выключателя работает только после синхронизации. Без синхронизации они работают как обычные выключатели.

Для синхронизации выключателей надо поочередно прикоснуться к сенсору каждого выключателя (первого, второго, третьего и т.д.), задержаться на 4-5 секунд.

Для сброса синхронизации, необходимо задержаться на сенсоре последнего выключателя до появления звукового сигнала (примерно 10 секунд).

Схема подключения импульсных сенсорных выключателей

Импульсный выключатель находится в состоянии «включен» только в момент нажатия и удержания кнопки. Чаще всего, это дверной звонок, или кнопка для поднятия жалюзи. Монтаж происходит по стандартной схеме. Обычно имеет две клеммы и рассчитан на одну линию нагрузки.

Внимание! Перед покупкой внимательно проверьте комплектацию. Возможно, что колокол звонка, двигатель жалюзи или реле придется докупать отдельно.

Схема подключения сенсорных выключателей со стабилизатором тока 12В

Между прибором и выключателем должен располагаться стабилизатор пускового тока и LED-адаптер. Такую схему применяют в том случае, если приборы при включении потребляют ток в десятки раз превышающий номинальный. Например, мотор вытяжки.

Управление сенсорным выключателем света с диммером (светорегулятор):

1. Кратковременным прикосновением к сенсору выключателя включите/выключите свет.

2. Удерживая палец на сенсоре, отрегулируйте яркость лампы.

3. При повторном включении диммер обеспечивает яркость свечения лампы установленной до выключения.

Примечание:

1. Подходит только для диммируемых LED ламп, ламп накаливания или регулируемых прожекторов.

2. Выключатель не подходит для ламп дневного света.

3. Мощность нагрузки должна составлять не менее 25 Вт, не более 500 Вт. Возможен незначительный нагрев выключателя.

Ошибки монтажа

Чтобы избежать ошибок при монтаже выключателей, соблюдайте следующие правила:

  1. Перед монтажом всегда отключайте питание для предотвращения короткого замыкания и поломки устройства.
  2. Стеклянную лицевую панель устанавливайте и снимайте на обесточенном механизме.
  3. Проконтролируйте, чтобы лицевая панель не упиралась одной из сторон в стену и стояла строго параллельно.
  4. Подавайте питание на сенсорные выключатели, когда каждая линия находится под нагрузкой.
  5. Лицевую стеклянную панель одевайте на выключатель сразу после монтажа, чтобы сенсор не пылился.
  6. Не нажимайте на сенсор без панели!
  7. Если на сенсоре выключателя оказалась строительная пыль, протрите его сухой чистой тканью.
  8. Соблюдайте осторожность при работе с электричеством.

Теперь вы знаете о преимуществах сенсорных выключателей, принципах их устройства и подключения. Современные выключатели сделают ваш дом стильным и комфортным, а при правильной установке и обращении, будут радовать вас долгие годы.

Стоит ли собирать датчик самостоятельно?

Специалисты утверждают, что собрать такой датчик самостоятельно можно, но выглядеть он будет значительно хуже покупной модели. При этом легко можно допустить ошибки при сборке. Решить подобную задачу сможет только радиолюбитель с достаточным опытом. Но даже он не сможет сделать красивый интерфейс, стильный дизайн выключателя. Поэтому проще приобрести такой выключатель в специализированном магазине. Он будет гораздо эстетичнее, а также безопаснее самодельного приспособления.

Видео по теме
