Крупнейшие магистральные газопроводы в мире

Магистральные трубы применяются в системах водоснабжения и водоотведения, тепловых сетях. Для транспортировки нефти, сжиженного углеводородного газа и др.

Содержание

Область применения

Магистральные трубопроводы применяют в основном для транспортировки:

  • Воды в системах водоснабжения и водоотведения и тепловых сетях;
  • Углеводородных соединений в газообразном агрегатном состоянии;
  • Сырой нефти и нефтепродуктов;
  • Сжиженного углеводородного газа.

Назначение магистрального газопровода


Под магистральным газопроводом понимается трубопровод, сконструированный для доставки газа из района месторождения или обработки к месту потребления, или система труб, связывающая между собой отдельные месторождения газа. Он относится к Единой системе газоснабжения России и является одним из ключевых элементов системы транспортировки газа.

Трубопровод, подсоединенный к магистральному газопроводу и предназначенный для передачи части газа к конкретным населенным пунктам или предприятиям, называется ответвлением.

По такому газопроводу может транспортироваться природный или попутный нефтяной углеводородный газ (из месторождений) или сжиженные углеводородные газы (из мест производства).

Магистральные трубопроводы могут быть:

  • однониточными, т. е. с трубами равного диаметра на всей протяженности системы;
  • многониточными, представляющими собой систему, где параллельно главной ветке расположены еще несколько;
  • телескопическими т. е. на протяжении от головных сооружений до конечной газораспределительной станции диаметр труб меняется.

Диаметр труб газопровода составляет от 720 мм до 1420 мм. Пропускная способность газопровода равна 30–35 млрд куб. м газа в год.

По способу прокладки существуют системы:

Классификация газопроводов

  • подземные (с расстоянием 0,8–1 м до главной пропускной трубы);
  • надземные (т. е. трубы устанавливаются на опорах);
  • наземные (т. е. в насыпных дамбах).

Если газ требуется доставить с мест подводной добычи на берег, то сооружаются подводные газопроводы.

За управление российскими магистральными газопроводными системами обычно отвечает государственная компания. Она обязана осуществлять проверку состояния труб, нанимать рабочих и следить за повышением их квалификации.

lazy_placeholder.gif lazy_placeholder.gif lazy_placeholder.gif lazy_placeholder.gif lazy_placeholder.gif lazy_placeholder.gif

Классификация магистральных труб

По материалу

Стальные

Получили наибольшее распространение за счет надежности, относительно невысокой цены и простоты сварки. Применяются во всех типах магистральных трубопроводов, но, в последние годы, процент использования стальных труб неуклонно падает. Основные причины этого низкая коррозионная стойкость материала, потребность в большом количестве компенсаторов различного типа при в трубопроводах, высокая трудоемкость прокладки.

Соединения стальных труб осуществляют с помощью сварки. От коррозии используют метод катодной защиты или покрытие битумно-резиновой изоляцией. Для транспортирования сильно агрессивных сред, применяют стальные трубы с внутренней изоляцией.

Чугунные

В основном применяются в системах водоснабжения и водоотведения. Достоинства — долговечность и коррозионная стойкость включая стойкость к коррозии под воздействием блуждающих токов. Применяются для магистралей в условиях больших нагрузок на грунт. Современные образцы изнутри покрываются цементно-песчаным составом, для уменьшения скорости образования отложений.

Учитывая то, что коррозионная стойкость зависит от целостности внутреннего и внешнего покрытия, основной недостаток — хрупкость материала, По этой же причине плети трубопроводов имеют ограниченную гибкость, что увеличивает риск протечек.

Для чугунных труб используют стыки с асбестоцементной заделкой, они эластичны, хорошо сопротивляются вибрационным нагрузкам и надежны. Существуют соединения на резиновых кольцах без чеканки.

В настоящее время применение этого типа труб ограничено из-за высокой цены и сложности укладки, обусловленной большим весом.

магистральная труба

Полимерные (пластиковые)

Изготавливают из полиэтилена, поливинилхлорида, полипропилена, стеклопластика и др. В основном используются в системах водоснабжения, газоснабжения и тепловых сетях. Вид полимера подбирается в зависимости от санитарных требования (для питьевой воды) и условий эксплуатации.

При достаточной жесткости, такие трубы гибкие и эластичные, что позволяет компенсировать небольшие сдвиги грунта и тепловое расширение. Полная инертность к транспортируемым средам и устойчивость ко всем видам коррозии обеспечивают длительный срок службы. Для наземной прокладки используют предизолированные трубы — устойчивые к ультрафиолетовому излучению.

Полимерные магистральные трубы — наиболее прогрессивный вид, по мере развития химической промышленности, область применения постоянно расширяется

Асбестоцементные и бетонные

Отличаются высокой долговечностью готовых конструкций, коррозионной стойкостью механической прочностью и относительно низкой ценой. Внутренняя поверхность устойчива к образованию минеральных отложений и образованию ила. В основном используются для систем технического водоснабжения, водоотведения и канализации. Соединения для этого вида труб осуществляют муфтами с резиновыми кольцами.

По диаметру

К магистральным, по Российским нормативам, согласно ГОСТ 20295-85, относят трубы с диаметром более 114 мм. По европейской классификации — магистральными определяются трубы из любого материала с диаметром более 200мм.

В нефтяной отрасли, в зависимости от диаметра труб для магистральных нефтепроводов существует разделение на классы:

  • I – диаметр более 1000 мм,
  • II – от 500 до 1000мм,
  • III – от 300 до 500 мм,
  • IV – менее 300мм.

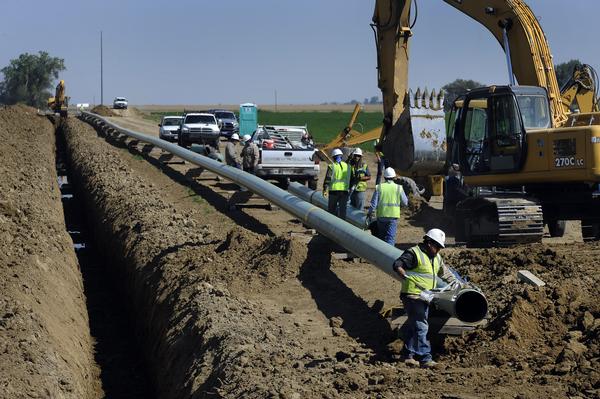

укладка трубопровода

По исполнению

По Российской классификации выделяют трубы «обычного» и «северного» исполнения.

  • В хладостойком исполнении к ударной вязкости и доле вязкой составляющей в изломе предъявляются требования, выполнение которых должно обеспечиваться при температуре минус 20 °С, а для образцов с U-образным концентратором при минус 60 °С
  • В обычном исполнении требования смягчены до 0 и минус 40°С соответственно.

По внутреннему рабочему давлению

  • Напорные. Для водоснабжения, газоснабжения, тепловых сетей, нефтегазопроводы.
  • Безнапорные. Используются в системах водоотведения и канализации.

В газовой отрасли, в зависимости от рабочего давления, выделяют трубы для двух классов магистральных газопроводов:

  • Класс I — режимы работы под давлением от 2,5 до 10 МПа (от 25 до 100 кгс/см2),
  • Класс II — рабочий режим в пределах от 1,2 до 2,5 МПа (от 12 до 25 кгс/см2).

По рабочей температуре переносимой среды

  • Используются в холодных трубопроводах (менее 0 °C).
  • В нормальных сетях (от +1 до +45 °C).
  • В горячих трубопроводах (выше 46 °C).

По методу производства

  • Бесшовные. Выпускаются с диаметром до 529 мм.
  • С продольным швом (прямошовные).
  • Имеющие спиральный шов. 159-820 мм.

По типу изоляционного покрытия

В целях защиты от коррозионного воздействия применяют покрытия, обладающие свойствами диэлектрика (защита от коррозии, порождаемой блуждающими токами), водонепроницаемости, термостойкости, эластичности и механической прочности.

трубы для магистральных нефтепроводов

Основные сооружения, входящие в комплекс магистрального газопровода

Согласно СНиП, магистральный газопровод включает в себя трубопровод и все ответвления с диаметром труб не более 1420 мм. Избыточное давление передаваемого газа не должно превышать 10 МПа.

В состав газопроводного комплекса входят следующие объекты:

Состав сооружений магистрального газопровода

  • газовая скважина со «шлейфом»;
  • газосборный пункт;
  • газопромысловый коллектор;
  • очистительные сооружения;
  • газокомпрессорная станция;
  • магистральный газопровод;
  • запорные устройства;
  • переходная компрессорная станция;
  • переходы;
  • линия связи;
  • запасной набор труб;
  • вдольтрассовая дорога с подъездами;
  • газораспределительные станции;
  • отводы;
  • защитные сооружения;
  • лупинг;
  • городские газовые сети.

Лупинг – это трубы, укладка которых осуществляется параллельно основному трубопроводу. Лупинги сооружаются, если нужно повысить производительность трубопровода. Их месторасположения не имеет значения.

Лупинг газопровода

Понятие магистрального газопровода

Для транспортировки газовых сред на дальние расстояния в больших объемах используется крупноформатный трубопровод. В конструкцию данного сооружения также могут входить элементы контрольно-регулирующих систем и ответвления, но основной магистральной частью остается центральная труба. В качестве материалов доставки может выступать не только газ, но также нефтепродукты, вода, химические составы и прочие технологические вещества, используемые в местах добычи или на станциях переработки нефте- и газопродуктов.

Иными словами, магистральный газопровод – это универсальная линия транспортировки газовых и жидкостных смесей до мест потребления. Что следует понимать под потребителями продуктов, обслуживаемыми магистральными трубопроводами? О прямом соединении с конечными потребителями наподобие коттеджных поселков или многоэтажных жилых домов с производственными объектами речь не идет. От непосредственной точки забора центральные сети отделяются пунктами промежуточной переработки сырья, распределительными станциями и, в крайнем случае, ответвлениями, которые и доставляют газ прямо до потребителя.

Планируемые к возведению газопроводы в России

Карта газопроводов России на стадии разработки включает в себя пять участков. Не реализован проект «Южного потока» между Анапой и Болгарией, строится «Алтай» — это газопровод между Сибирью и Западным Китаем. Прикаспийский газопровод, который будет поставлять природный газ с Каспийского моря, в перспективе должен проходить через территорию РФ, Туркменистан и Казахстан. Для поставок из Якутии в страны Азиатско-Тихоокеанского региона строится еще одна трасса — «Якутия-Хабаровск-Владивосток».

Магистральные газопроводы представляют собой комплексы сооружений, которые предназначены для перемещения горючих газов с мест их добычи или производства к конечным местам потребления.

Классификация магистральных газопроводов (согласно рабочему давлению):

  • І класса – высокого давления, более 25 кгс/см2;
  • ІІ класса – среднего давления, 12-25 кгс/см2;
  • ІІІ класса – низкого давления, до 12 кгс/см2.

Кроме того, газопроводы могут быть:

  • магистральными – сооружают с целью передачи газа из мест добычи к конечным пунктам (как уже говорилось ранее);
  • местными – с целью сбора природного газа для распределения его в городах, промышленных предприятиях.

Магистральные газопроводы России имеют разную производительность. Она определяется, исходя из данных по топливно-энергетическому балансу тех районов, где предполагается создание газопровода, определение рационального годового количества газа с учетом объемов использования ресурса на перспективу лет после начала эксплуатации магистрального газопровода.

Обычно производительность магистрального газопровода характеризуют как количество газа, которое поступает в него за год. В основном, производительность будет иметь показатель, меньший за это значение из-за неравномерного использования газа по дням недели или сезонам года. Это обусловлено колебаниями температуры внешнего воздуха и режимом работы пользователей газа. Это обусловлено колебаниями температуры внешнего воздуха и режимом работы пользователей газа.

Для увеличения производительности магистральных газопроводов на разных участках могут быть сооружены лупинги. В случае расчетов стационарных режимов работы газопроводов во время решения некоторых задач место расположения лупинга не имеет значения.

Существенным образом увеличить производительность газопровода может монтаж на компрессорных станциях центробежных нагнетателей с приводом от газовых турбин или мощных электромоторов. Первый тип машин использует топливо в виде газа, а именно – транспортируемый газ. Сжигание такого газ в камерах сгорания этих аппаратов не представляет большой проблемы по сравнению с применением жидкого топлива.

Для того чтобы полностью охарактеризовать процесс автоматического регулирования производительности магистральных газопроводов, недостаточно определить устойчивость системы. Важной частью этого процесса является анализ неустановившихся процессов в системах, которые занимаются дальним транспортом газа.

Это один из главных факторов, который влияет на выбор определенной системы автоматического регулирования производительности объектов. Протекание переходных процессов в газопроводах не должно осуществляться произвольно. Переходные процессы в системах с автоматическим регулированием обычно имеют затухающий характер.

Во время расчета и исследования динамики процессов регулирования производительности магистральных газопроводов, исследователи имеют дело с инерционными процессами, которые обязаны своей спецификой движущемуся потоку газа по трубопроводу; с другой стороны – малоинерционными процессами, порожденными влиянием масс подвижных элементов компрессионных аппаратов. Принимая к вниманию сложность этого автоматизированного комплекса, вполне допустимо рассмотрение влияние этих факторов разных порядков отдельно.

Управление магистральным газопроводом России обычно осуществляется государственной компанией, которая следит за состоянием всей системы и нанимает квалифицированных работников. Также она следит за регулярным повышением уровня квалификации последних.

Использование типов труб в зависимости от способа монтажа

В случае подземной прокладки учитывается показатель устойчивости к почвенной коррозии и коррозии, вызванной блуждающими токами. Кольцевая жесткость труб имеет значение при высоких нагрузках на грунт, например в городах. Устойчивость к динамическим нагрузкам от работы транспорта и механизмов — показатели актуальные для прокладки магистралей в промышленных зонах.

В условиях горных выработок, в сейсмически опасных районах, в местностях с возможными просадками грунта трубы дополнительно защищают специальной оснасткой — компенсаторами, увеличивающими деформационную способность. Такие инженерные решения существенно влияют на итоговую стоимость магистральных трубопроводов. Это одна из основных причин более широкого распространения труб из полимеров. Их собственная способность к рабочей деформации позволяет существенно уменьшить использование компенсаторов.

При открытом монтаже трубопроводов помимо атмосферной коррозии на срок службы влияет воздействие ультрафиолетового излучения. Последнее особенно актуально для некоторых видов пластиковых труб.

Техника безопасности при эксплуатации магистрального газопровода

Соблюдайте правила техники безопасности на участках где происходит установка магистрального газопровода

Магистральный трубопровод – это потенциально опасное сооружение, использовать которое можно только в соответствии со специальными инструкциями, регламентирующими строительство и эксплуатацию магистральных газопроводов.

За работой газопровода обязаны следить промышленные организации, использующие его. Они также должны завести специальный паспорт в двух экземплярах. К ним прилагается схема, на которую нанесены все трубопроводные детали, указан их тип, фирма-производитель, материал, установленная арматура.

Периодичность обхода или облета всей территории сооружения устанавливается в зависимости от нормативов обслуживания. В случае стихийного бедствия, которое могло повредить трубы, должен быть проведен внеочередной осмотр. Обследование переходов трубопровода через автомобильные дороги проводится ежегодно.

Предупреждение об использовании файлов cookies на сайте Info KS

В соответствии с законами ЕС, поставщики цифрового контента обязаны предоставлять пользователям своих сайтов информацию о правилах в отношении файлов cookie и других данных. Администрация сайта должна получить согласие конечных пользователей из ЕС на хранение и доступ к файлам cookie и другой информации, а также на сбор, хранение и применение данных при использовании продуктов Google.

Файл cookie – файл, состоящий из цифр и букв. Он хранится на устройстве, с которого Вы посещаете сайт Info KS. Файлы cookie необходимы для обеспечения работоспособности сайтов, увеличения скорости загрузки, получения необходимой аналитической информации.

Сайт использует следующие cookie:

Необходимые для работы сайта: навигация, скачивание файлов. Происходит отличие человека от робота.

Файлы cookie для увеличения быстродействия и сбора аналитической информации. Они помогают администрации сайта понять взаимодействие посетителей сайтом, дают информацию о страницах, которые были посещены. Эта информация помогает улучшать работу сайта.

Рекламные cookie. В эти файлы предоставляют сведения о посещении наших страниц, данные о ссылках и рекламных блоках, которые Вас заинтересовали. Цель — отражать на страницах контент, наиболее ориентированный на Вас.

Если Вы не согласны с использованием нами файлов cookie Вашего устройства, пожалуйста покиньте сайт.

Продолжением просмотра сайта Info KS Вы даёте своё согласие на использование файлов cookie.

Классификация газопроводов по давлению

Согласно СНиП 2.05.06-85 по рабочему давлению в трубах газопроводы делятся на три группы:

Классификация магистральных газопроводов

  • І класса – с уровнем давления в диапазоне между 2,5 МПа и 10 МПа;
  • ІІ класса – уровень давления находится в промежутке от 1,2 МПа до 2,5 МПа;
  • ІІІ класса – с низким давлением до 1,2 МПа.

Системы третьего класса не являются магистральными. К этой категории относятся внутрипромышленные, внутрицеховые, подводящие трубопроводы, а также внутридомовые и внешние газопроводы в городах, деревнях и других поселениях.

Технология строительства

Строительство магистрального газопровода

Сооружение выполняется в несколько этапов. На основе проекта выполняются земельные работы, монтажные операции прокладки и засыпные мероприятия. Сначала формируется траншея глубиной 50-150 см. На ее днище делается засыпка с дренажными слоями из песка и щебня, после чего устанавливаются опорные блоки на основе бетона или металла. На этой базе в дальнейшем производится непосредственное строительство магистральных газопроводов с применением сварки для соединения отдельных сегментов. После завершения монтажа и проверки качества силовой фиксации выполняется засыпка линии.

Обозначение газопроводов

В России каждый газопровод должен быть обозначен специальным знаком. Установка знаков должна быть оформлена совместным актом землепользователя предприятия, использующего магистральный трубопровод.

Гост маркировка трубопроводов

Знаки входят в магистральный газопроводный комплекс и являются важной его частью. Они служат ориентиром для обнаружения трубопровода. Благодаря им во время работ в охранной зоне можно увидеть территорию, по которой проходят трубы. Знаки показывают, что предприятие действует по нормам магистральных трубопроводов.

На знаке содержатся предупреждения и информация о магистральном газопроводе. Он представляет собой столб с двумя плакатами.

На одном, расположенном перпендикулярно поверхности, находятся сведения о ширине охраняемой территории, месте и глубине залегания труб, дополнительные технические параметры. На втором написано расстояние в километрах по всей длине труб. Он предназначен для обнаружения газопровода с воздуха, поэтому расположен с небольшим наклоном (до 30 градусов).

Параметры газопровода

И размерные, и технико-эксплуатационные характеристики могут отличаться в зависимости от функционального назначения конкретной линии, точек забора и пунктов доставки, номинальной мощности и т. д. Тем не менее есть и стандарты, по которым работают крупные предприятия. Например, для магистральных газопроводов устанавливает следующие усредненные характеристики:

  • Диаметр труб – от 720 до 1420 мм.
  • Рабочее давление на контуре – от 5,4 до 7,5 МПа.
  • Глубина залегания – 80-100 м.
  • Материал изготовления трубы – нержавеющая сталь.

На таких рабочих параметрах функционирует газотранспортная сеть с пропускной способностью порядка 30-35 млрд м3. Мощности энергоснабжения для обслуживающих станций могут меняться в зависимости от участка эксплуатации. В среднем речь может идти о небольших показателях до 10-15 кВт.

Переходы газопроводов через воду

Магистральные газопроводы могут проходить над и под водой.

Подводные переходы располагаются перпендикулярно оси потока воды. При этом они находятся на расстоянии как минимум полуметра от отметки возможного размыва дна до поверхности трассы, от проектных отметок их должно отделять расстояние не менее одного метра.

Чтобы трубы не всплыли, во время строительства их закрепляют с помощью специальных грузов, заливают бетоном или засыпают минеральными материалами.

Участки переходов, проходящие через природные или искусственные препятствия, должны соответствовать нормам. Это гарантирует их безопасность и надежность в использовании.

Надземные переходы нужны там, где газопровод проходит через овраги, небольшие речки и т. д. Элементы, располагающиеся на поверхности, бывают следующих видов:

Газопровод через воду

Вид надземных элементов выбирается в зависимости от условий места, где прокладывается магистральный газопровод. Переходы арочного типа представляют собой жесткую конструкцию и, как правило, строятся там, где трубы проходят через каналы. Балочная конструкция представляет собой самонесущую трубу.

Висячие переходы делятся на вантовые, провисающие и гибкие. В вантовых переходах за закрепление трубопровода в необходимой позиции отвечают наклонные тросы. В переходах висячего типа газопровод ничем не удерживается и свободно прогибается под собственной массой. Гибкий переход – это конструкция, в которой трубы закреплены системой подвесок к одному или нескольким тросам.

Особенности сооружений

Особенности прокладки газопроводов в городах

Каркас здания станций представляет собой облегченную стальную конструкцию. Его крыша и стены выполнены из легких панелей с двумя или тремя слоями. Во втором варианте детали оснащены специальной рамкой-каркасом, которая с обеих сторон покрыта цинковыми, асбестоцементными или алюминиевыми листами.

Согласно уровню давления в коллекторах, станции могут функционировать по планам, включающим в себя от одного до трех установленных друг за другом нагнетателей, которые также могут быть соединены в группы из нескольких элементов.
