Простой источник питания для светодиодной ленты

Чтобы правильно использовать диммер для светодиодной ленты, необходимо четко представлять, что это за прибор. Статья ответит на этот вопрос, поможет выбрать и подключить дммер, а заодно расскажет, как собрать это полезное устройство самостоятельно.

Содержание

Как выбрать диммируемый блок питания для светодиодов

Неграмотно подобранный или купленный у ненадежных продавцов диммируемый блок питания способен вывести из строя дорогостоящее LED-устройство за секунду, для этого достаточно подключить его к электросети.

Чтобы правильно подобрать диммируемый  блок питания для светодиодной ленты, необходимо учесть несколько важных нюансов:

  • напряжение прибора должно соответствовать напряжению, от которого питается лента;
  • требуемую мощность можно рассчитать по формуле: длина ленты умножается на мощность метра изделия, к результату прибавляется 30% запаса;
  • условия функционирования прибора (будет использоваться на улице или в помещении).

Необходимо обратить внимание на герметичность корпуса и класс защиты, если  диммированный блок питания будет использоваться на открытом воздухе. Все товары, представленные в каталоге, имеют гарантию от производителя, прочны, надежны, долговечны, отвечают всем требованиям безопасности. Ознакомиться с полным ассортиментом вы можете на страницах сайта.

Бестрансформаторный блок питания для светодиодов

Суть такого блока заключается в использовании балластного (гасящего) конденсатор. На нашем сайте есть подробная статья о таком БП, в которой вы можете найти калькулятор для расчёта конденсатора. В общем виде схема выглядит следующим образом:

Бестрансформаторный блок питания

Такой вариант имеет массу недостатков:

  1. Нет стабилизации выходного напряжения;
  2. нет гальванической развязки (трансформатора);
  3. нет разряжающего резистора на балластном конденсаторе, поэтому есть риск поражения электрическим током от C1.

Приняв эти недостатки и доработав схему, получаем следующее бестрансформаторное питание светодиодов на 12В.

Доработанный бестрансформаторный блок питания

Вместо D1, микросхемы линейного стабилизатора L7812, может быть установлена любая другая на необходимое напряжение (7805 и т.д. а также отечественные стабилизаторы КРЕН).

Альтернативный вариант схемы БП для светодиодной ленты, при сборе своими руками – вместо линейного стабилизатора использовать стабилитрон или параметрический стабилизатор из стабилитрона и транзистора. Преимуществом такого решения есть гибкость в настройке напряжения стабилизации, ведь если у вас нет подходящего стабилитрона, вы можете два других соединить последовательно и добиться нужной величины напряжения.

Для изготовления самодельного блока питания для светодиодной ленты подойдёт отечественный стабилитрон серии Д818Д, рассчитанный на напряжение порядка 12-13 В.

БП на стабилитроне

Другой способ стабилизации – собрать стабилизатор тока на двух транзисторах. Ток стабилизации задается резистором R2.

R2 = 0,7 * Iст; R1 = 3,9кОм.

Стабилизатор на двух транзисторах

Стабилизатор тока стремится выдать заданный ток, это оптимальный вариант для бестрансформаторного питания отдельных светодиодов.

Задачи блока питания в работе светодиодной ленты

По своей сути блок питания для светодиодов является трансформатором, оснащенным выпрямителем. Его можно сравнить с зарядным устройством смартфона более высокой мощности. Подобные устройства устанавливают в компьютерах для возможности стабильного питания сложной электроники.

Если брать простейший источник питания подобного типа, то работает следующим образом. Сначала напряжение понижается при помощи трансформатора. После, проходя через диодный мост,ток преобразовывается из переменного в постоянный и стабилизируется при помощи конденсаторов. Существуют блоки питания, не имеющие в своей схеме катушек трансформатора, но используются они не для световой полосы, а для ленты «дюралайт», используемой, в основном, для декора на улицах.

Преобразователи напряжения могут быть и такими

Преобразователи напряжения могут быть и такими

 Виды блоков питания

 Выпускаются следующие виды блоков питания:

  1. Обыкновенный
  2. Импульсный



Обыкновенный блок питания для светодиодной ленты

 Выполняется в виде стандартного трансформаторного устройства, который включает:

  • понижающий трансформатор — для понижения входного напряжения с 220В на 12В;
  • сглаживающий фильтр используется для сглаживания переменного напряжения;
  • выпрямитель, выполняющий задачу выпрямления переменного тока.

Трансформаторный блок питания обладает достоинствами: простота конструкции, возможность работы без нагрузки, относительная надежность. К недостаткам таких устройств относят: приличные габариты, существенный вес, значительный расход металла, низкий КПД всей конструкции.

 Импульсный блок питания для ленты светодиодной

Эти устройства различаются с трансформаторными тем, что функционируют на сверхвысоких частотах (10 — 100 кГц). Поэтому для их работы требуется генератор сверх высоких частот и преобразователь.  Импульсный блок питания для светодиодов также имеет в своей схеме трансформатор, но его габариты и вес существенно меньше, поскольку он функционирует на сверх высоких частотах.

 К преимуществам импульсных устройств относят:

  • низкую стоимость;
  • высокий КПД (90 — 98%);
  • возможность подачи напряжения с большим разбросом.

Импульсный блок питания для ленты имеет и свои недостатки: сложность ремонта, подача в питающую сеть выходных помех.

Диммируемые блоки питания

В процессе эксплуатации светодиодного освещения возникла необходимость регулирования светового потока, как это ранее было реализовано в лампах накаливания. Но, вследствие того, что принцип действия LED-кристаллов кардинально отличается от устаревших ламп с нитью накаливания, пришлось наладить выпуск диммируемых блоков питания, рассчитанных на работу со светодиодными источниками света.


Особенности диммируемых блоков питания

Основной функцией источника питания с диммированием является выдача выходного напряжения необходимой величины для плавной регулировки яркости LED-светильников и светодиодных лент.

Эти приборы обладают следующими преимуществами:

  • создают на выходе необходимую величину напряжения;
  • позволяют экономнее расходовать электричество путем уменьшения яркости светового потока;
  • увеличивают время эксплуатации светодиодных светильников;
  • предохраняют светодиодные источники света от перепадов напряжения в сети;
  • благодаря своей функциональности могут стать одной из составляющих системы «Умный дом»;
  • при подключении программных модулей используются для создания красочных световых шоу.

Купить диммируемые блоки питания в Москве вы можете в интернет-магазине LedPremium, где представлены приборы стандарта TRIAC, аналоговые 1-10 В и управляемые по цифровому протоколу DALI. Имеются в наличии источники питания, поддерживающие одновременно 3 вида управления, а также диммируемые по радиосигналу 2.4G. При этом вы можете подобрать устройство с разной степенью защиты от внешних воздействий: от IP20 для помещений до IP67, рассчитанных на эксплуатацию под открытым небом.

Используемые стандарты и протоколы диммирования

Стандарт TRIAC

Диммер, реализованный на симисторе и работающий в режиме отсечки фазы. Отличается малой сложностью коммутации и низкой ценой. Главным требованием, позволяющим избежать мерцания при работе и нежелательного гула, является проверка совместимости применяемого оборудования.

Стандарт 1-10 В

Возник еще во времена использования люминесцентных ламп и заключающийся в подаче сигнала 1-10 В по отдельной паре проводников. По сути, он работает в режиме обыкновенного потенциометра и его главное преимущество – полная нечувствительность к нагрузке. Но существуют у этого стандарта и недостатки, среди которых наиболее заметные: нежелание поддержки со стороны производителей светодиодов и отсутствие возможности управления LED-излучателями из нескольких мест. Перед покупкой такого диммируемого блока питания следует протестировать его работу с выбранными источниками света.

Цифровой протокол DALI

В отличие от предыдущего стандарта, поддерживается почти всеми производителями, выпускающими профессиональное осветительное оборудование. Отличительной чертой является цифровая шина, которая объединяет все подключенные светильники в одну систему, при этом регулировка яркости, включение и выключение осуществляется посредством  управляющих команд.

С введением этого протокола появилась возможность программирования будущих сценариев управления освещением с возможностью их сохранения в памяти устройства. Теперь при помощи одной кнопки можно реализовать режим работы целой группы LED-светильников. Среди недостатков можно отметить необходимость предварительной настройки системы диммирования и высокую стоимость оборудования.

Стандарт Push DIM

Этот метод диммирования использует всего лишь 2 проводника для подключения, а в качестве управляющих элементов выступают кнопки с нормально разомкнутыми контактами. Управляющий сигнал при этом поступает только во время нажатия кнопки, причем кратковременное замыкание контактов воспринимается как включение/выключение осветительного прибора, а длительное нажатие приводит к регулировке яркости.

Разумеется, что этот тип диммирования может быть реализован при помощи любой электрофурнитуры, но стоит отметить его малую распространенность и ограничение в количестве подключаемых LED-светильников.

Использование  диммируемых блоков питания

Как уже видно из самого названия (от англ. dimming — затемнение), основной функцией таких приборов является процесс управления интенсивностью освещения, который впервые был применен на театральных сценах XIX века. Но если тогда этого добивались при помощи затемняющих шторок, то современные системы в полной мере используют электронное управление выходным напряжением.

С помощью диммирования можно создать определенную атмосферу в ресторане, кафе и на летних площадках. Красочно оформить витрины и привлечь внимание к товарам, искусственно усилив визуальные «магниты». Их активно используют в кинотеатрах, на театральной сцене и в концертных залах.

Диммируемые блоки питания с цифровым протоколом DALI дают возможность встраивания светодиодного освещения в систему «Умный дом». Это позволяет управлять домашним освещением по заранее заложенным сценариям, как для отдельных групп светильников, так и для всей подсветки в целом.

Схема

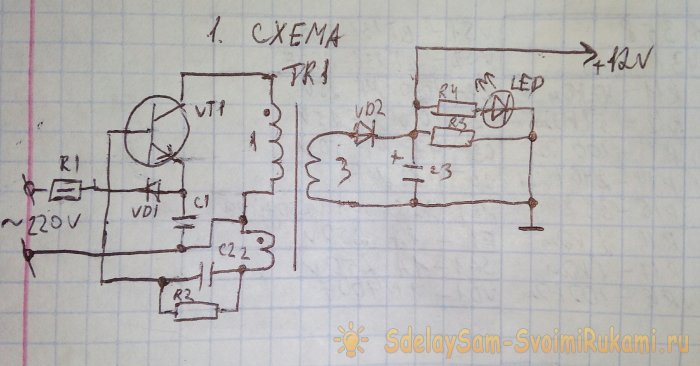

Итак, начнём со схемы устройства. Она сейчас перед вами.

Простой источник питания для светодиодной ленты

Высоковольтная часть представляет собой однотактный генератор, построенный на базе одного транзистора.

Список деталей:

  • VT1 – mje13001 (либо помощнее mje13003);
  • VD1 – 1N4007;
  • VD2 – FR107;
  • LED – светодиод любого цвета (я взял жёлтый);
  • R1 – 15 кОм, 0.5-1 Ватт (дабы увеличить мощность схемы, я взял на 10 кОм);
  • R2 – 300 кОм;
  • R3 – 2.2 кОм;
  • R4 – 1.5 кОм;
  • C1 – 33 нФ, 400 Вольт;
  • C2 – 10 нФ, 1 кВ (конденсатора на киловольт у меня не нашлось, поэтому взял на 2 кВ);
  • C3 – 100 мкФ.

Резистор R1 ограничивает выходной ток, R2 разряжает конденсатор после отключения схемы от сети, та же роль и у R3. На деталях VD1 C1, VD2 C3 собраны однополупериодные выпрямители.

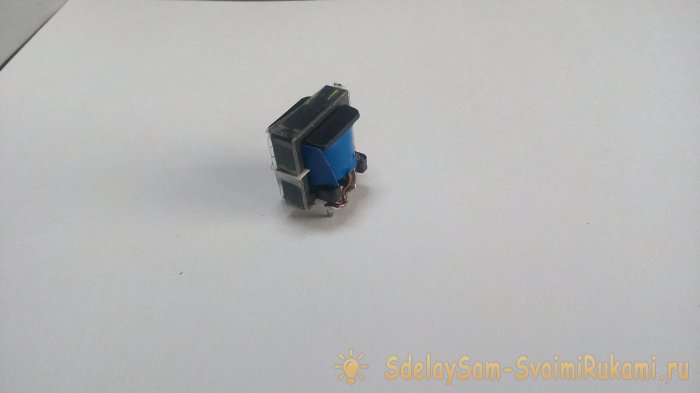

Подходящий трансформатор можно найти в старых зарядных. Аккуратно разбираем сердечник, сматываем старые обмотки и приступаем к намотке новых. Первичная обмотка (она же коллекторная) состоит из 200 витков провода диаметром 0.08 – 0.1 мм. Наматывать можно как вручную, так и намоточным механизмом. Последний полезен тем, что можно видеть, сколько витков уже есть.

Простой источник питания для светодиодной ленты

(На фото счётчик показывает некорректное значение)

Намотанную катушку прозваниваем на наличие разрывов.

Простой источник питания для светодиодной ленты

Ставим изоляцию, одно слоя вполне хватит, и в том же направлении мотаем 10 витков провода того же диаметра, изолируем её.

Простой источник питания для светодиодной ленты

Теперь берём более толстую проволоку (0.5 мм) и ею мотаем низковольтную обмотку. Один виток примерно равен одному Вольту. Я намотал 14 витков, чтобы был запас по напряжению.

Простой источник питания для светодиодной ленты

На вторичную обмотку также наносим слой изоленты.

Так как генератор однотактный, между частями сердечника следует разместить кусочек офисной бумаги. Собираем трансформатор, фиксируем сердечник скотчем. Готово!

Простой источник питания для светодиодной ленты

Источники питания на 12V

БП от маршрутизатора 12V, 1А БП от маршрутизатора 12V, 1А

Источники питания на 12В от электроники обычно бывают от 6 до 36 Ватт. 10 Ватт хватает для подсветки рабочей поверхности светодиодной лентой на кухне. Такие блоки делятся на 2 основных вида:

  1. старые на трансформаторах, отличаются большим весом;
  2. современные импульсные, еще называют электронный трансформатор, отличаются малым весом и большой мощностью при малых габаритах.

Использовать на трансформаторах не рекомендую. При установке светодиодной ленты я сперва подключил трансформаторный БП от роутера, мощность которого была в 2 раза больше мощности ленты. Сам выпрямитель стал сильно греться. Поставил диодный мост выпрямителя на самодельный радиатор для охлаждения, все равно греется сильно, долго он так не протянет. Времени не было разбираться в тонкостях, поэтому спросил у специалиста. Он кое-как нашел причину, светодиоды имеют особенную вольт-амперную характеристику (сокращенно ВАХ), что приводит к сильному нагреву. Он подарил мне от телевизора на 12В и 2 Ампера, то есть мощность равна 24W. Теперь все работает без проблем и не греется.

Отличие блока питания от драйвера

Драйвер – это устройство, схожее по выполняемым задачам с блоком питания, только на выходе он стабилизирует на одном уровне не напряжение, а ток. Так как для питания ленты из светодиодов необходим ток, но у них имеется так называемая вольт-амперная характеристика падения напряжения.

Поэтому если led светильники подключить от импульсного блока, а не драйвера, то режим их дальнейший режим работы может быть непредсказуем. Светить они будут, но с каким режимом и как долго — неизвестно. Для каждого драйвера следует выбирать определенное количество светодиодов. Когда один выходит из строя, то его ток драйвер направит на оставшиеся. Это может стать причиной перегрева и выгорания.

Использование блока питания компьютера в качестве драйвера

Вместо блока питания для диодной ленты из магазина можно взять блок от персонального компьютера. Только необходимо сравнить его характеристики с параметрами led ленты: мощность и постоянное напряжение 12В соответствуют, то можно смело подключать.

Все будет работать, но для качественной и долговечной подсветке лучше выбирать специальные разновидности.

IRL2505 PDF Datasheet

Применение такого транзистора стало возможным благодаря специальному оптрону U1 — TLP590B. Речь о нем уже шла в статье «Твердотельное реле своими руками». В этой же статье есть ссылка на данные по этому оптрону. Еще одним элементом схемы защиты является оптрон U2. В данном случае использовался оптрон LTV817, в принципе можно применять любые оптроны данной структуры.

Особенности диммирования LED-ламп

Светодиодные лампы построены по различным схемам. Различие сводится к способам стабилизации (или просто ограничению) тока через LED. Подход к регулировке интенсивности свечения также различается:

  1. У простых недорогих ламп ток через излучающий элемент ограничивается резистором. В этом случае диммирование легко производится изменением величины внешнего напряжения. Чем оно больше, тем больше ток через LED, тем ярче он светится. Другой способ регулировки – ШИМ. Здесь регулируется средний ток через кристалл за единицу времени.
  2. У многих ламп встроен электронный стабилизатор тока – драйвер. Его задача – удерживать ток через светодиоды неизменным, несмотря на изменения внешнего напряжения. Очевидно, что здесь диммировать, регулируя входные параметры, бессмысленно: драйвер все равно будет стараться удержать ток стабильным.
  3. Есть лампы, у которых функция диммирования возложена на драйвер. Он может изменять ток через LED в зависимости от внешней команды.

Поэтому потребителю важно знать, как управлять интенсивностью свечения такой лампы. На упаковках можно встретить маркировку «диммируемая».

Подключение диммера к светодиодной ленте

Обозначение диммируемой лампы.

Печатная плата

Скачать плату:

Так, со схемой и ролью её компонентов разобрались, теперь давайте приступим к изготовлению печатной платы. Для этого нам понадобится текстолит размером 2х4 см и непосредственно сам рисунок печатной платы.

Простой источник питания для светодиодной ленты

Медную часть зашкуриваем мелкозернистой наждачной бумагой, после обезжириваем спиртом. Далее методом ЛУТ переносим рисунок на плату.

Простой источник питания для светодиодной ленты

Простой источник питания для светодиодной ленты

Если что-то не перенеслось, дорисовываем лаком.

Травим в растворе перекиси водорода. Я рекомендую именно этот способ травления, так как он наиболее безопасный, быстрый и общедоступный.

По окончании процесса травления достаём нашу плату, промываем её водой, тонер и лак смываем ацетоном.

Простой источник питания для светодиодной ленты

Напаиваем дорожки

Простой источник питания для светодиодной ленты

Первым на своё место впаиваем диод VD2, не забываем о полярности. Серая полоска диода «смотрит» вверх.

Простой источник питания для светодиодной ленты

На ножки конденсатора С2 припаиваем резистор R2.

Простой источник питания для светодиодной ленты

Остальные компоненты располагаем на плате в соответствии со следующими фото:

Простой источник питания для светодиодной ленты

Простой источник питания для светодиодной ленты

Критерии выбора блока питания

Метод преобразования

Как описывалось выше, блок питания для светодиодных лент может быть трансформаторным либо импульсным. Для выбора устройства относительно небольшой мощности рекомендуется выбирать импульсные модели.

Охлаждение

Блок питания для led может иметь пассивную и активную систему охлаждения. В первом варианте охлаждение реализуется естественным образом, а во втором — используется вентилятор. Когда у БП мощность небольшая, то прибор с принудительным охлаждением лучше не использовать. Он требует частого технического обслуживания, главное, не имеет защиты от влаги.

Исполнение

Все блоки питания в зависимости от исполнения разделяются на следующие виды:

  1. Блок в пластиковом корпусе. Достоинствами таких устройств являются компактные размеры, герметичность, небольшой вес, эстетичный вид. В число недостатков входит затрудненный теплообмен, довольно высокая стоимость, и небольшая максимальная мощность (устройств, с мощностью более 75 Вт не выпускают).
  2. Блок питания в компактном перфорированном алюминиевом корпусе. Металлический корпус обеспечивает хороший теплообмен. Такой блок устойчив к воздействию негативных факторов: влаги, перепадов температур, солнечного излучения. Их мощность варьируется в пределах до 100 Вт.
  3. Блоки — открытого типа. Наиболее распространенный и недорогой вид. Обычно используются при обустройстве светодиодного освещения в быту. Основными недостатками становятся габариты, в несколько раз превышающие предыдущие разновидности, отсутствие защиты от воздействия влаги, пыли.
  4. Сетевой блок питания. Мощность таких приборов обычно не превышает 60 Вт. Обычно сфера их применения ограничивается организацией электропитания светодиодных ленточных конструкций, у которых длина не более 5 м.

Выходное напряжение

Напряжение ленты указывается на упаковке или ленте. На выходе блок должен иметь соответствующие значение напряжение: 12 или 24 В.

Мощность

Мощность светодиодного блока питания должна иметь запас и быть на 15-20% больше, потребляемой лентой. Иногда на блоках питания не указывается номинальная мощность, а пишется только допустимый ток. Для пересчёта ее в мощность необходимо рабочее напряжение (12 или 24 В) умножить на максимально допустимый ток в А.

Дополнительные функции

Некоторые модели блоков могут иметь дополнительные встроенные устройства, такие как диммер, платы дистанционного управления и программирования по времени отключения и включения.

Расчет мощности блока питания для светодиодной ленты

 Расчет минимальной, допустимой мощности для блока питания производится по суммарной потребляемой мощности. К примеру, если потребляемая мощность погонного метра — 4,8 Вт.  То для расчета мощности источника питания необходимо требуемое количество метров (16 метров) умножить на мощность метра:

16 x 4,8 = 76,8 (Вт)

Коэффициент запаса мощности

Следует помнить, что блок питания выбирается из расчета 20% запаса по мощности (это так называемый коэффициент запаса). Поэтому для расчета требуемой минимальную мощность блока требуется общую потребляемую мощность ленты умножить на 1,2.

Получается, что мощность блока питания — 92,162 Вт. Рекомендуется выбирать блоки — на 100 Вт.



Управление яркостью светодиодных лент

Светодиодные ленты построены в виде отрезков-модулей, каждый из которых содержит один или несколько светодиодов и балластный резистор. Такие отрезки можно соединять параллельно. Никаких электронных устройств для стабилизации тока здесь нет, поэтому яркостью можно управлять, изменяя ток через LED, регулируя питающее напряжение. Поэтому недиммируемых лент не бывает. Хотя в характеристиках осветительного прибора часто пишут «диммируемая светодиодная лента», это всего лишь уловка маркетологов для привлечения потребителей.

Читайте также

Способы применения светодиодной ленты для декора интерьера

Присоединяйтесь к обсуждению

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени.
Примечание: вашему сообщению потребуется утверждение модератора, прежде чем оно станет доступным.

Подключение блока питания

Блоки питания имеют маркировку с указанием видом прибора, его технических характеристик. На клеммном винте имеются обозначения для корректного подвода кабелей:

  • L – это фаза;
  • N – ноль — вход устройства. С помощью этой клеммы он подключается к сети 220 В.
  • G – выход для заземления. В случае отсутствия в доме заземляющего проводника, ее клемму оставляют свободной.

 Выводы +V и –V – выходы с преобразованным напряжением.

Схема подключения

Подключение диммера к светодиодной ленте несложно и не требует специальных инструментов. Если ты знаешь основы электрики, то все работы сможешь выполнить самостоятельно без привлечения специалиста. Для ввода диммера в работу достаточно включить его между источником постоянного напряжения (блока питания) и светодиодной лентой. При этом, конечно, необходимо соблюдать полярность и не перепутать вход и выход устройства.

схема включения диммераТиповая схема подключения одноканального диммера к монохромной светодиодной ленте

Как подключить диммер к RGB ленте? Без проблем, особенностей подключения светорегулятора к многоцветной ленте никаких нет. Принцип тот же, что и для монохромной, только проводов больше. Ты и с этим справишься.

Подключение светорегулятора

Подключение светорегулятора 12 вольт к многоцветной ленте

к содержанию ↑

Диммер своими руками

С диммерами для светодиодной ленты мы более или менее разобрались. Настала пора выяснить, как сделать диммер своими руками, и вообще возможно ли это. Поскольку я не знаю уровня твоей подготовки, остановлюсь на достаточно простой схеме. Она выполнена на доступной элементной базе, но неплохо выполняет функции светорегулятора и войдет в корпус стандартного выключателя.

Простая схема диммера для лентыПростая схема диммера для светодиодной ленты, использующая ШИМ метод регулировки

На транзисторах VT1, VT3 собран классический мультивибратор с изменяемой скважностью, причем правое плечо мультивибратора усилено транзистором VT2, образующим с VT3 двухтактный ключ. Емкости конденсаторов C2 и C3 выбраны такими, чтобы при любой скважности частота генератора составляла 14 кГц. Это исключит мерцание ленты и ее «звон» при низкой яркости. Скважность изменяется при помощи переменного резистора R3.

Мультивибратор нагружен на мощный ключ, выполненный на полевых (MOSFET) транзисторах VT4, VT5, включенных параллельно. Диод VD1 защищает транзисторы от напряжения обратной индукции, которая может возникнуть в питающих СЛ проводах, если они достаточно длинные.

В схеме использованы полевые транзисторы с каналом N-типа. Как быть, если ты нашел похожие с каналом P-типа? Ничего страшного. Саму схему диммера менять не придется, достаточно поменять местами крайние выводы переменного резистора R3 и изменить схему включения VT4, VT5.

светорегулятор на  полевых транзисторахВариант светорегулятора на полевых транзисторах с каналом P-типа

Данный прибор обеспечивает регулировку яркости ленты от 10 до 90%, что совсем неплохо для такой простой схемы.

Теперь по деталям. КТ315 и КТ361 – самые распространенные транзисторы у радиолюбителей, и найти их можно почти в любой бытовой аппаратуре отечественного производства 90-х годов. Даже сейчас в магазине «КэТэшки» они стоят пару рублей.

Полевые транзисторы можно выпаять из любой материнской платы неисправного ПК. Если мощность СЛ не превышает 35 Вт, то транзисторы VT4, VT5 могут работать без радиатора. Если мощность будет выше, то радиатор, конечно, понадобится.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Любопытно, что эта схема не нуждается в выключателе. При повороте движка резистора R3 до упора влево по схеме (уровень яркости ниже 10%), генерация сорвется из за сильной разбалансировки плеч мультивибратора (R4 против R3+R5). Транзисторы VT2, VT3 «заклинит» в положении, надежно запирающем VT4, VT5. СЛ погаснет.

к содержанию ↑

Причины выхода из строя led ленты

Ленты или их фрагменты часто сгорают, не вырабатывая заявленный ресурс. Причинами этого могут быть:

  1. Не фирменные светодиоды, которые при нагреве выходят из строя.
  2. Неправильный монтаж становится причиной перегрева светодиодов, повреждения дорожек. Плотная склейка ленты приводит к тому, что вся лента сильнее греется. Не следует допускать изгиба ленты более 5 см.
  3. Превышение напряжения питания. Лучше его снизить с 12 до 11.5 — 11.7 В с помощью построечного резистора, установленного рядом с клеммами для проводов.
