Устройство газового счетчика: конструкция и принцип работы, схема и назначение

Поверка счетчиков воды с выездом на дом, без снятия и демонтажа, без нарушения пломбы Казань. На основании Аттестата «Федеральной службы по аккредитации» РФ. тел: 290-75-25; +7(917)220-55-77

ВИДЫ ГАЗОВЫХ СЧЁТЧИКОВ.
УСТРОЙСТВО СЧЁТЧИКОВ ГАЗА И ПРИНЦИП ИХ РАБОТЫ.

Мембранные (диафрагменные, камерные) газовые счётчики.

Мембранный счетчик газа (ещё их называют: диафрагменный или камерный) – это газовый счетчик, принцип действия которого основан на том, что при помощи различных подвижных преобразовательных элементов газ разделяют на доли объема, а затем производят их циклическое суммирование.

Диафрагменный газовый счетчик (рис. 1) состоит из:
Корпуса 1, крышки 2, измерительного механизма 3, кривошипно-рычажного механизма 4, связывающего подвижные части диафрагм (мембран) с верхними клапанами 5 газораспределительного устройства, сёдел клапана (нижняя часть распределительного устройства) и счетного механизма.

Корпус и крышка счетчика могут быть:
— стальными, штампованными с покрытием против искрообразования и коррозии. Соединение стального штампованного корпуса и крышки осуществляется посредством герметизирующего материала и стяжной пластины 6, они обеспечивают плотное прилегание двух частей друг к другу;
— алюминиевыми, литыми.

Корпус и крышка счетчика в таком исполнении герметично закрываются при помощи специальных прокладок и комплекта винтов, один из винтов выполняет роль пломбы. Детали и узлы измерительного механизма для мембранных счетчиков обычно изготавливают из пластмасс. Применение пластмассовых измерительных механизмов значительно снижает себестоимость продукции, увеличивает стойкость к воздействию химических компонентов находящихся в газе, значительно уменьшает коэффициент трения в движущихся частях счётного механизма, и препятствует обману или остановке счётчика при помощи различных магнитов.

В зависимости от конструкции, класса (объемов измеряемого газа) измерительный механизм может состоять из двух или четырех камер. Принципиальная схема работы диафрагменного счетчика показана на рисунке 1.1.

Принцип работы счетчика газа:
а) измеряемый поток газа, через входной патрубок, поступает в верхнюю полость корпуса и далее через открытый клапан в камеру номер 2. Увеличение объема газа в камере 2 вызывает перемещение диафрагмы и вытеснение газа из камеры номер 1 на выход из щели седла клапана и далее в выходной патрубок газового счетчика. После приближения рычага диафрагмы к стенке камеры номер 1 диафрагма останавливается в результате переключения клапанных групп. Подвижная часть клапана камер номер 1 и 2 полностью перекрывает сёдла клапанов этих камер, отключая этот камерный блок.
б) Клапан камер 3 и 4 открывает вход газа из верхней полости корпуса счотчика в камеру номер 3, наполняет ее, что вызывает перемещение диафрагмы и вытеснение газа из камеры 4 в выходной патрубок через щели в седле клапана. После приближения рычага диафрагмы к стенке камеры номер 4 диафрагма останавливается в результате отключения клапанного блока камер 3 и 4.
в) Клапан камер 1 и 2 открывает вход газа из верхней полости корпуса счетчика в камеру 7. При подаче газа в камеру 1 диафрагма 1 и 2 перемещается, вытесняя газ из камеры номер 2 в выходной парубок через щели в седле клапана. После приближения рычага диафрагмы к стенке камеры 2 диафрагма останавливается в результате отключения клапанного блока камер номер 1 и 2.
г) Клапан камер 3 и 4 открывает вход газа из верхней полости корпуса счотчика в камеру 4. При подаче газа в камеру 4 диафрагма 3 и 4 перемешается и вытесняет газ из камеры 3 в выходной патрубок через щели в седле клапана. После приближения рычага диафрагмы к стенке камеры номер 3 диафрагма останавливается в результате отключения клапанного блока 3 и 4.

Этот процесс повторяется периодически. Счетный механизм считает число ходов диафрагм (число циклов работы измерительного механизма — n). За каждый цикл вытесняется объем газа Vц равный сумме объемов камер 1, 2, 3, 4. Один полный оборот выходной оси (измерительного механизма) соответствует 16-ти циклам.

Где устанавливают газовый счетчик?

Газовый счетчик: принцип работы, разновидности и их особенности

Место расположения приборов целиком зависит от здания. Например, в квартирах газовые счетчики устанавливают в кухнях — на ответвлении, которое идет от общего стояка, и предназначено для подключения к какому-либо потребителю: к плите, колонке, котлу. Согласно нормам устройство разрешается монтировать в кухонных шкафах, но в этом случае владельцам надо обеспечить свободный доступ к прибору, а также его надежную фиксацию на стене.

В частных домах есть возможность расположить газовый счетчик на наружных стенах — в специальном шкафу либо под навесом. Однако при такой установке надо выполнить несколько условий: рядом с устройством не должно быть электролиний, проезд транспорта в непосредственной близости тоже запрещен. Для удобства доступа к прибору в любое время один из ключей передают в управляющую компанию.

Как работает газовый счетчик

Приборы учета газа предназначены для регистрации количества потребленного топлива собственником. Монтируются счетчики на газовой трубе как можно ближе к газовой плите или другому потребителю.

как работает газомер

Промышленность выпускает несколько видов приборов, которые отличаются принципом работы и имеют свои конструктивные особенности. Они отличаются характеристиками, производительностью и сроком эксплуатации.

Какими бывают и как работают счетчики газа: ликбез для покупателей


Российское законодательство пока не требует в обязательном порядке устанавливать приборы учета газа. Но уже готовится постановление о повсеместном использовании этих приборов.

Сейчас, если у вас нет газового счетчика, вы платите по норме, установленной сбытовой организацией. Эта норма завышена многократно. Поэтому собственники, которые установили приборы, платят за газ на порядок меньше.

Чтобы правильно выбрать прибор учета, желательно знать принцип работы газового счетчика.

Необходимость газового счетчика

Газовый счетчик обязаны устанавливать все пользователи, но если газ идет только на плиту, можно не ставить

ФЗ№261 «Об энергоснабжении» обязывает всех владельцев частных домов и квартир установить в жилище счетчик газа подходящей конструкции. Установка выполняется за счет потребителя. Исключение представляют некоторые категории граждан: в этом случае расходомеры монтируют бесплатно.

Установка устройств является обязательной. Если владелец жилья отказывается добровольно ставить расходомер, сотрудник газовой службы имеют право сделать это принудительно. В противном случае Горгаз имеет право подать иск в суд о препятствии проведения техобслуживания. При положительном решении суда собственнику вменяется в обязанность оплатить установку счетчика и штраф.

На деле сроки обязательного оборудования расходомерами продляют уже несколько раз. Не хватает средств учета и специалистов, очереди на монтаж расходомера огромны. Это позволяет многим владельцем частных домов игнорировать требование правительства.

Первый этап в процесс установки – подача заявления в местное отделение газовой службы. Если владелец его не подает, никаких санкций к нему применить нельзя. А поскольку существует большая очередь тех, кто уже ждет установки, Горгаз временно игнорирует людей, уклоняющихся от установки.

Если в квартире имеется только 1 газовый прибор – плита, и газ расходуется только для приготовления еды, разрешается не устанавливать расходомер.

Общее описание и устройство

Такой прибор подключается к питающей частный дом или квартиру магистральной трубе.

Соединение может быть как уличным, так и расположенным внутри самого здания. Через счетчик поступает газообразное вещество, а он, в свою очередь, подсчитывает проходящие объемы.

На дисплее для пользователя отображается только конечная информация в виде количества потребляемых кубометров.

Принцип работы газового счетчика может отличаться в зависимости от механизма вычисления проходящего газа.

Внешний вид приборов также будет различным. К примеру, механические счетчики могут не иметь собственного дисплея для отображения информации, а использовать специальный счетчик с красными делениями, которые указывают на определенные доли кубического метра.

Конструктивное исполнение газового расходомера подразумевает три основных элемента.

Первым из них является полностью герметичный корпус, в котором располагаются все остальные составляющие.

К другим же относятся сам измерительный преобразователь и счетное устройство.

То, каким образом на последний из перечисленных элементов будет воздействовать прибор, зависит от принципа конвертирования потока. В качестве примера можно привести механическое устройство, в котором для перемещения считывающего рычага применяются различные физические свойства газов.

Если же речь идет об электронном приборе, то получение информации происходит благодаря преобразованию потока в электрические импульсы.

Основные типы изделий

  1. Бытовые приборы. Наиболее распространены среди них изделия с пропускной способностью не более 12 кубических метров в час. Принципы измерения в таких устройствах могут строиться на мембранном, диафрагменном и ротационном способе.
  2. Промышленные приборы. К данной категории относятся все устройства, которые могут пропускать больше 12 кубометров в час. Если этот показатель не превышает 200 кубических метров за данный временной период, то применяются ротационные способы измерения. В более мощных моделях уже действуют принципы турбинных и вихревых механизмов.

Основные типы изделий - фотография 3

Модели счетчиков газа - изображение 4

Немного о других типах счетчиков

Счетчики, которые устанавливаются в частных домах и на производствах, бывают разных видов, поэтому необходимо помнить о том, что все они по — разному устроены. Устройство барабанного типа имеет в корпусе барабан с полостями, которые заполняются газом, как только начинается его потребление.

Счетчик потребления газа вихревого типа работает, соответственно, от возникающих во время прохождения газа, вихревых потоков, образуемых непосредственно движением топлива внутри. Они считываются установленными в корпусе газового счётчика датчиками-детекторами. В свою очередь, количество израсходованного газа учитывается относительно количеству времени.

Газовый счетчик левитационного типа работает так: поступающее топливо постепенно раскручивает вращающийся элемент. Потом количество совершенных оборотов передается непосредственно на дисплей счётчика, что и позволяет определить количество потраченного газа.

Устройство счётчика учета газа струйного типа имеет в корпусе струйный излучатель, который и позволяет узнать потраченный объем топлива. Происходит подсчет в тот момент, когда поток газа проходит сквозь излучатель.

Еще один тип счётчика, который используется для того чтобы узнать сколько газа было потрачено называется ультразвуковым. Устройство представляет собой трубу, к которой с разных сторон поступают ультразвуковые волны. Узнать количество потребленного газа позволяет разница в скорости движения ультразвука.

Пропускная способность

Основной параметр, на который должен обратить внимание покупатель, – это пропускная способность устройства. Перед приобретением собственник должен определить максимальный расход газа в квартире или в доме. Он указывается в паспортах на бытовую технику (газовая плита, колонка и т.д.). Расход газа необходимо суммировать. Эта величина и будет основной при покупке счетчика. Этот показатель у газосчетчика не может быть менее суммарного.

Пропускная способность счетчика газа измеряется в метрах кубических. На табло прибора нанесена буква G. После нее цифровое значение показывает, сколько кубов может пропустить прибор в единицу времени.

Выпускаются приборы трех типов:

  • Для подключения одного потребителя устанавливают устройства с максимальной пропускной способностью 2,5 м3/час. На табло будет обозначено G-1.6;
  • Счетчик с обозначением G-2.5 устанавливают, когда к магистрали подключены потребители расходом газа не более 4 м3;
  • Для потребителей с большим почасовым расходом устанавливают счетчики G-4. Они способны пропустить 6,10 или 16 м3 в час.

Для бытовых нужд используются приборы с пропускной способностью от 1,6 м3 до 6 м3. На небольших котельных и технологических установках целесообразно монтировать устройства способные пропустить от 10 до 40 м3. На промышленных предприятиях монтируют счетчики производительностью более 40 м3.

Кроме пропускной способности, конструкция должна соответствовать условиям:

  •     Газосчетчик рассчитан на рабочее давление в сети не более 50 кПА;
  •     Температура топлива может изменяться в пределах -300 до +500 С;
  •     Температура окружающего воздуха колеблется от -400  до + 500 С;
  •     Уменьшение давления не превышает 200 ПА;
  •     Поверка выполняется через каждые 10 лет;
  •     Погрешность измерения не превышает плюс-минус 3%;
  •     Чувствительность – 0,0032 м3/час;
  •     Срок службы газосчетчика не менее 24 лет.

Покупателю следует обращать внимание на размеры приборов. Они не должны быть слишком тяжелыми и большими, чтобы не занимать много места.

На российском рынке много видов приборов учета голубого топлива. Чтобы счетчик отвечал всем требованиям потребителя, необходимо учитывать все параметры оборудования, установленного в доме или квартире.

установка счетчика в квартире

Устройство и принцип работы вихревых расходомеров (газовых счётчиков).

Вихревыми называются газовые счётчики, основанные на зависимости от расхода частоты колебаний давления, возникающих в потоке в процессе вихреобразования или колебания струи либо после препятствия определенной формы, установленного в трубопроводе, либо специального закручивания потока.

Свое название вихревые расходомеры (счётчики газа) получили от явления срыва вихрей, возникающих при обтекании потоком жидкости или газа препятствия. Это препятствие  обычно выполняется в виде усеченной трапецеидальной призмы (рис. 8.9). Позади тела обтекания располагается чувствительный элемент, воспринимающий вихревые колебания.

К достоинствам вихревых счётчиков газа следует отнести: отсутствие подвижных частей, независимость показаний от давления и температуры, большой диапазон измерений, частотный измерительный сигнал на выходе, возможность получения универсальной градуировки и сравнительно небольшая стоимость.
К недостаткам вихревых газовых счётчиков относятся значительные потери давления (до 30-50 кПа) и ограничения возможностей их применения: они не пригодны при малых скоростях потока газа, для измерения расхода в загрязненных и агрессивных средах.

Схема вихревого первичного преобразователя расхода (СИ — устройство счета импульсов в вихревом счётчике газа)

Видео

title Все про газовые счетчики

Преимущества и недостатки

Достоинство любого счетно-измерительного средства – возможность точно оценить расход. Приблизительное измерение, основанное на усредненных показателях потребления, на деле заставляет потребителя платить на 30% больше. Счетчик решает эту проблему.

Недостатки связаны с необходимостью устанавливать, обслуживать и заменять приборы по истечении срока эксплуатации. Эти процедуры не бесплатные: за счетчик, техосмотр и ремонт платит потребитель.

Как работает ультразвуковой счетчик газа

Надёжное измерительное оборудование – это основа для любого крупного предприятия. Более того, установка современного оборудования не позволяет вести мошеннические действия по сокрытию больших объёмов потребления ресурсов.

Ультразвуковой счётчик газа по большей части используется в промышленности. Но эксперты сходятся во мнении на том, что означенное оборудование уже в достаточно скором времени может получить бытовые аналоги.

Принцип работы счётчика газа

Принцип функционирования означенного оборудования построен на эффекте Доплера. Другими словами, прибор меряет распространение ультразвуковых колебаний в газовой среде потока.

Строго говоря, этот же датчик может выполнять измерения и в жидкой среде. К примеру, обыкновенная вода.

Датчик настроен на нормальные условия. Если изменяется давление или происходят другие отклонения в привычном процессе, датчик немедленно оценивает информацию и делает необходимые поправки в измерениях.

Преимущества ультразвукового датчика:

  • глобальная экономия (воровство ресурсов становится заметно немедленно);
  • доступная стоимость;
  • простота монтажа.

Все показания могут быть сняты при помощи персонального компьютера или (ноутбука). Точность измерения достигает тысячных долей. При корректных начальных установках, оборудование не нуждается в систематическом уходе.

Какие величины могут быть измерены при помощи означенного счётчика?

Согласно сопроводительной документации счётчик может измерять следующие величины: проходящий объём, а так же мгновенный расход (рабочие условия). Эти же величины могут быть измерены и в нормальных условиях.

Давление – это одни из главных показателей, который может свидетельствовать об увеличении расхода ресурса в системе. Стоит отметить, что датчики давления дублируются. По этой причине сбои весьма маловероятны.

На основании температуры счётчик делает выводы в отношении самоподстройки. Ведь при увеличении температуры, объём так же может быть увеличен.

Сегодня на рынке присутствуют и отечественное оборудование и западное. Эксперты не рискую делать громкие заявления, выделяя конкретного разработчика. В подавляющем количестве случаев, оборудование отрабатывает на 100%

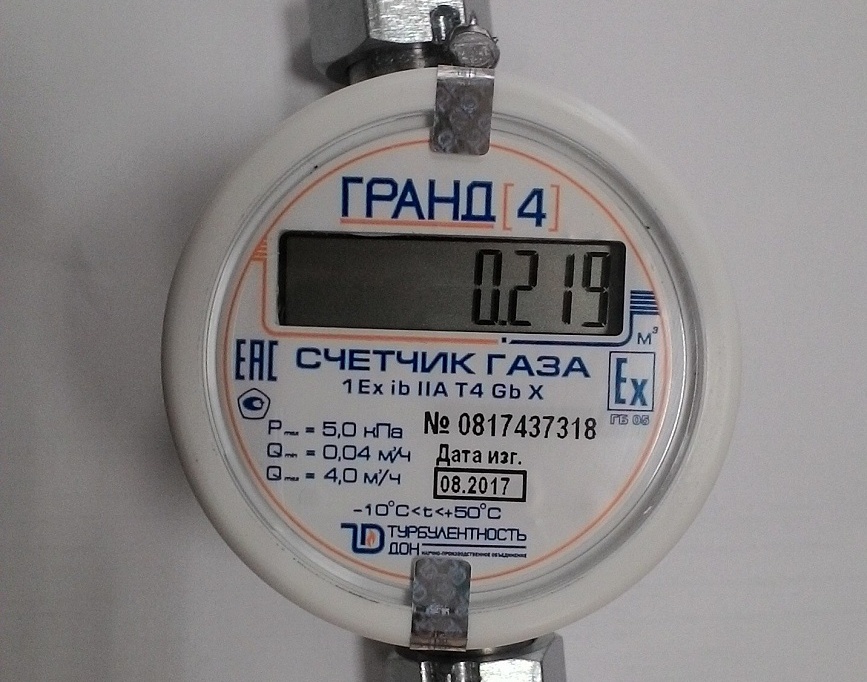

Газовый счетчик “Гранд-4”

В приборе применяется стандартный набор составляющих элементов конструкции для своей категории. Корпус выполнен из металла. Внутри располагаются пьезоэлемент, аналогово-цифровой преобразователь, элемент питания на литии, жидкокристаллический индикатор и другие части. Все соединения выполнены с расчетом на защиту от замыкания или искрения. Установленные стандарты также предписывают пресечение опасности от взрывов второй группы.

Принцип работы газового счетчика “Гранд-4” базируется на измерении частоты колебания струи газа. Пьезоэлемент в генераторе преобразует получаемые данные в электрический импульсный сигнал. Итоговая величина является пропорциональной всему объему поступающего газа. Уже после импульсный сигнал с помощью аналогово-цифрового преобразователя выводится в виде числовых показателей на дисплее устройства.

Принцип работы газового счетчика гранд-4

Как сэкономить при установке

Какие бывают счетчики газа и как они работают

Рассчитывать на щедрые скидки при установке вряд ли придется, но исключить риски переплат вполне возможно. Обычно возникают сопутствующие расходы на шланги, запорные клапаны, прокладки и другие приспособления. Как и сам счетчик, эти дополнения могут быть предложены на месте газовщиками. Чтобы избежать дополнительных расходов, желательно запастись полным набором устройств заранее.

Бытует мнение, что коммунальные службы должны устанавливать газовый счетчик бесплатно, оплачивая и его стоимость. К сожалению, это не так. Устройство относится к имуществу потребителя газа и, соответственно, приобретается за его деньги. И все же некоторые компании безвозмездно оказывают помощь в регистрации учетного прибора у поставщика. Также в целях привлечения клиентов газовые организации предлагают бесплатно компоненты системы учета.

Видео

Как работает ультразвуковой счетчик газа - фотография 18
