Винтовой фундамент – способы укладки, расчет основных параметров и 95 фото установки

Эффектный, функциональный и просторный дом на склоне на сваях в окружении леса. Как свайный фундамент на склоне приблизил жилье к живой природе.

Содержание

дом на винтовых сваях – первозданная природа сразу за окнами

Представленный дом на крутом склоне на сваях построен с минимальным вмешательством в ландшафт. Здесь проводилось минимум земляных работ, почва не разрабатывалась и не вывозилась. Это позволило сохранить даже самые близко растущие к дому деревья – одно из основных пожеланий владельцев. Заказчики хотели иметь возможность непосредственно из жилых комнат вблизи наблюдать за живой природой, обитателями леса.

Наличие деревьев прямо возле дома имеет еще одно функциональное значение. Так как склон достаточно крутой и массивный, растительность минимизирует вероятность оползня. Почва остается неподвижной и прочно удерживает сваи.

Плюсы и минусы

Преимущества свайно-винтового фундамента:

  • Высокая скорость монтажа.
  • Легко возвести своими силами.
  • высокая несущая способность.
  • Экономия средств.
  • Надежность.
  • Строительная чистота при монтаже фундамента.
  • Возможность монтажа в любое время года.
  • Возможность возведения на сложных ландшафтах.
  • Возможность использовать винтовые сваи под старый дом при ремонте и реконструкции его фундамента.
  • Возможность повторного использования свай.

Недостатки:

  • Отсутствие подвала.
  • Пол в доме на винтовых сваях надо хорошо утеплить.
  • Ограничение по массе строения.
На фото - дом из пеноблоков на винтовых сваях На фото – дом из пеноблоков на винтовых сваях

На фото – дом из пеноблоков на винтовых сваях

Плюсы и минусы винтового фундамента

Использование винтовых свай при возведении фундамента здания имеет массу преимуществ. Основные плюсы данной конструкции:

  • Данный вид фундамента намного прочнее железобетонных конструкций.
  • Цена винтового фундамента гораздо ниже многих других видов фундамента. Таким образом, сэкономленные средства можно распределить на другие виды работ.
  • Сваи винтового фундамента достаточно быстро монтируются. На их установку тратится всего 2-3 дня, что не сравнится со временем застывания бетонных оснований.
  • Рыхлый грунт не сдвинет с места глубоко ввинченную сваю, поэтому установка на различных почвах становится проще.
  • Отлично подходят для строительства в холмистой местности. Незаменимы сваи и при возведении домов на склонах.

Довольно простым считается установка свай по этим и некоторым другим причинам. К примеру, при самостоятельном возведении такого фундамента для вворачивания свай достаточно 2-3 человека. Рытье котлованов или ям не требуется, да и в использовании техники нет необходимости.

Но, помимо достоинств существуют у свайного фундамента и свои минусы. Самый серьезный недостаток — это коррозия, которой поддаются сваи.

Конечно же, сваи обрабатывают специализированными составами, которые отталкивают влагу. Однако для подземной части недостаточно и этого. На протяжении длительной эксплуатации, около 25-30 лет, подземная часть свай истончается.

Кроме этого, есть некоторые местности, в которых невозможно использование свай. И вблизи уже выстроенного здания их не вкрутить, так как будут мешать стены.

А так же есть ограничения по параметрам строящегося здания из-за габаритов. Это получается из-за низкой несущей способности конструкции. Но все же стоит помнить, что стоимость винтового фундамента низкая и соответствует качеству.

Коллекция пользователя Gyandjevi • Последнее обновление: 5 недель назад

Архитектурный Интерьер, Детали Архитектуры, Архитектура Дома, Дома Из Металлоконструкций, Жилая Архитектура, Деревянные Акценты, Дома Из Металлоконструкций, Идеи Для Дома, Дом Архитектура

Grid House / FGMF Arquitetos

Completed in 2007 in Brazil. Images by Alexandre Schneider. In an area of 53.24 hectares, only 65,000 square meters are not covered by the lush native intact forest that is permanently protected. In this area…

Архитектурный Интерьер, Детали Архитектуры, Архитектура Дома, Дома Из Металлоконструкций, Жилая Архитектура, Деревянные Акценты, Дома Из Металлоконструкций, Идеи Для Дома, Дом Архитектура

Grid House / FGMF Arquitetos

Completed in 2007 in Brazil. Images by Alexandre Schneider. In an area of 53.24 hectares, only 65,000 square meters are not covered by the lush native intact forest that is permanently protected. In this area…

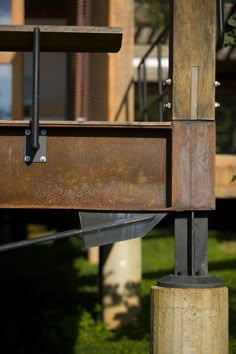

Гараж Планы, Планы Дома, Детали Архитектуры, Экологичная Архитектура, Навес Для Автомобиля Конструкция, Деревянные Акценты, Патио На Крыше, Чертежи Дома, Планировка Дома

How to Repair a Load-Bearing Post

Floor sagging? Here’s the solid cure for rotting posts and sinking footings.

Хижины Дома, Дизайн Дома, Зеленая Архитектура, Деревянный Дом Планы, Небольшие Домики, Современный Коттедж, Дома В Деревенском Стиле, Необычные Дома, Лесной Дом

ZJJZ builds charred timber volumes in rural china for ‘woodhouse hotel’

the design by ZJJZ aims to capture the beauty of the natural environment by creating forms that harmonize with the surroundings.

Хранение На Открытом Воздухе, Ящики Для Хранения, Сараи На Заднем Дворе, Работа С Деревом, Деревянные Проекты, Деревянный Дом Планы, Деревянные Настилы, Крошечные Коттеджи, Планировка Бревенчатого Дома

Howtoplans.org is under construction

Building a new backyard shed is a fairly simple, cost-effective way to ensure your storage needs are met. However, before you actually start building, you’ll first need to ensure that the shed has a proper foundation.

План Дома На Дереве, Проекты Домов На Дереве, Дизайн Коттеджа, Игровые Домики, Tiny House, Задний Двор, Дом На Дереве Дети, Крошечные Коттеджи, Необычные Дома

about Harry Hunt Architects • our projects • our process

Learn about Harry Hunt Architects. The right team to design your modern green home. True to the spirit of Vermont, it’s more than a job, it’s our passion.

Детали Архитектуры, Навес Для Автомобиля Конструкция, Деревообрабатывающий Станки, Промышленный Дом, Крыши, Крытые Веранды, Открытые Стропила, Планировка Бревенчатого Дома, Деревянные Подиумы

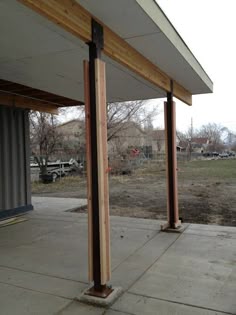

The Sarah House Project Will Provide Shipping Container Shelter for Low-Income Families

Jeffrey White, a real estate agent who resides near Salt Lake City, Utah, is spearheading the Sarah House Project, a nonprofit, community-based organization that aims “to provide fast, green minded, safe, affordable homes for the underserved.†Built from converted, recycled shipping containers and named for a

Архитектурный Дизайн, Тропическая Архитектура, Экологичная Архитектура, Дома На Деревьях, Пляжные Домики, Деревянные Дома, Чертежи Дома, Старые Дома, Градостроительная Деятельность

V-Houses / Heinz Legler

Megan from Been Seen sent us V-Houses, an amazing jungle retreat near the fishing village of Yelapa in tropical Mexico. This rustic-modern aesthetic…

Дизайн Крошечного Дома, Проекты Домов На Дереве, Каркасный Дом, Лесной Дом, Архитектура В Стиле Минимализм, Футуристическая Архитектура, Дома Из Металлоконструкций, Бревенчатые Дома, Современные Фасады Дома

Les 10 hébergements les plus fous du Québec — HuffPost Québec

Parfaits pour une escapade, un long week-end ou pour les vacances.

Красивые Дома, Джон Лотнер, Архитектурный Интерьер, Знаменитые Архитекторы, Модернизм, Озеленение, Жилая Архитектура, Ландшафтная Архитектура, Чертежи Дома

AD Classics: Maison Bordeaux / OMA

Completed in 1998 in Bordeaux, France. With the ability to make even the simplest and straightforward programs spatially dynamic and in a constant state of redefinition, Rem Koolhaas and…

Небольшие Домики, Гостиная Крошечного Дома, Дизайн Крошечного Дома, Хижины Дома, Деревянные Дома, Крошечные Дома, Каркасная Кабина, Горные Дома, Чертежи Дома
Лесной Дом, Дизайн Крошечного Дома, Крошечные Дома, Каркасный Дом, Роскошная Палатка, Современный Коттедж, Аляска, Кедры, Дома Из Контейнеров

Chalets : entre l’arbre et le design

Ce n’est pas parce qu’on les bâtit au fond des bois que les chalets ne peuvent briller par leurs lignes pures, leurs matériaux nobles et leurs designs inspirés. Les refuges forestiers modernes n’ont plus rien à voir avec les shacks en bois ronds de nos aïeux. À preuve, ces «cabanes» que Le Mag a déniché et qui donnent envie d’une fin de semaine au chalet…

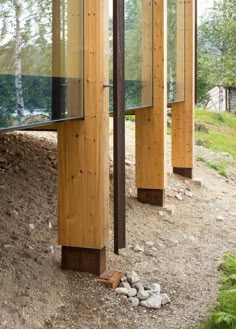

Архитектурный Офис, Навес Для Автомобиля Конструкция, Фундамент Дома, Дом В Стиле Минимализм, Строение Из Природных Материалов, Сады, Минималистский Дом, Столярные Работы, Деревянная Архитектура

SUBTILITAS

SUBTĪLITĀS (latin; noun f., 3rd): fineness of texture, logic, detail; slenderness, exactness, acuteness; sharpness : precision instagram | facebook

Проекты Домов На Дереве, Дерево, Беседки, Проекты По Художественной Сварке, Социальное Жилье, Приюты, Кемпинг, Дом Будущего, Площадка
Каркасная Кабина, Princess Cruises Круизная Компания, Деревянные Настилы, Балки, Tiny House, Лофт Дизайн, Arquitetura, Горные Дома, Деревянные Дома

Princess Cruises’ Alaskan treehouse offers awesome views of Denali

Renowned treehouse builder and the host of famous TV series Treehouse Masters Pete Nelson recently unveiled Princess Cruises’ Alaskan treehouse.

Лесной Дом, Проекты Домов На Дереве, Журнал С Обоями, Южный Тироль, Зеленая Архитектура, Дом На Дереве Дети, Тропические Дома, Фахверковых Домов, Бревенчатые Дома

〚 Отель The San Luis – мечта для любителей зимнего отдыха 〛 ◾ Photos ◾ Ideas ◾ Design

Вы когда-нибудь плавали в бассейне рядом с уютным камином? Если нет, отправляйтесь в Бользано, Италия, потому что отель The San Luis выводит зимний отдых ✌Pufikhomes – your daily source of home inspirations

Расчет фундамента на сваях

Устройство любого фундамента всегда начинается с расчета. В первую очередь необходимо произвести инженерно-геологические изыскания на глубине не менее 5 метров ниже проектируемой глубины заложения нижней части сваи. Это условие является обязательным, однако, далеко не все его придерживаются.

Такую геодезическую «разведку» можно заказать у специализирующейся фирмы. Правда, стоить она будет, скорее всего, не дешево. Если найти специалистов не получается или не по карману, то можно расспросить сколько и какие винтовые сваи под дом использовали соседи на своих участках, так как состав грунта там примерно такой же, как и на вашем участке. Специалистам же многое о грунте расскажет сам процесс ввинчивания.

Современный двухэтажный дом из газобетона на винтовых сваях Современный двухэтажный дом из газобетона на винтовых сваях

Современный двухэтажный дом из газобетона на винтовых сваях

Расчет и проектирование винтовых фундаментов должен осуществляется в соответствии с СП 50-102-2003 “Проектирование и устройство свайных фундаментов”. Специалисты должны рассчитать несущую способность фундамента в отношении основных сочетаний нагрузок и воздействий. В результате вы будете знать, к примеру, сколько нужно винтовых свай на дом 6х8 выполненный из определенных материалов.

При этом следует учесть, что формула для расчета несущей способности винтовой сваи в соответствии с параметрами грунта, из СП 50-102-2003, даёт изрядно заниженное значение. В результате количество свай, которое получается в расчетах, в несколько раз превышает потребное в действительности. Проектировщиков данный факт не волнует, но для заказчика это неприемлемо из финансовых соображений.

Поэтому расчет фундамента зачастую делают упрощенным методом, исходя из приблизительных данных о грунте, приблизительном весе строения и характеристик винтовых свай. Так на схеме ниже видно,сколько нужно винтовых свай на дом 6х6 выполненный из дерева.

Схема фундамента на сваях Схема фундамента на сваях

Схема фундамента на сваях

Подъем сооружения и замена фундамента на свайно-винтовой под готовый дом

Замена старого фундамента на новый под стоящий дом – кропотливый и недешевый процесс. Здесь без помощи специалистов не обойтись. Для начала делается осмотр старого фундамента: наличие электрических, водопроводных, канализационных сетей, присутствие печей. Обязательно следует провести пробу на закручивание винтовой сваи в участки, чтоб определить нужную длину сваи. В соответствии с этими критериями формируется смета.

Подъем дома сперва осуществляется удалением мешающих объектов на территории и после заводятся домкраты (рабочий и страховочный) под старый дом, в частности под несущие балки в углах сооружения. Далее проводится аккуратный и медленный подъем дома. После завинчиваются сваи и подрезаются под одинаковый уровень, наполняются раствором, закрепляются оголовками и обвязываются с помощью двутавра. На финале к сваям привариваются двутавровые балки и на новую фундаментную конструкцию проводится перенос дома.
Pod#em sooruzhenija i zamena fundamenta na svajno-vintovoj pod gotovyj dom

Бурение

При установке свайной фундаментной основы количество свай, которые будут размещены по периметру сооружения и закреплены в отношении основы, определяется исходя от массы будущего строения наряду с предполагаемыми нагрузками.

Размеры свай внутреннего назначения определяются с учётом той нагрузки, которая исходит от напольной поверхности, крыши, перегородок, а также нагрузок в процессе эксплуатации.

В процессе подсчётов важно помнить, что диаметр бура, применяемого вручную, не должно составлять меньше чем 300 мм. При необходимости создания скважины 600 мл стоит использовать электро и моторизированного типа буры.

Каркасный дом на сваях и его преимущества

Если зайти на строительные форумы и прочие ресурсы, то можно заметить, что большинство людей имеет предубеждения касательно каркасных домов на сваях. Многие уверены в том, что каркасный дом на сваях не может служить полноценной постройкой или вариантом загородного жилья. Считается, что подобная конструкция может служить небольшим дачным домиком, пристройкой к жилью или хозяйственной постройкой. Этот стереотип в первую очередь связан с недостатком информации о каркасных домах и технологии их возведения, а также с тем фактом, что в нашей стране недостаточно специалистов, способных построить жилье согласно технологическим нормам и требованиям.

Каркасный дом на сваях

Кроме того, считается, что в сравнении с блочными, кирпичными и деревянными домами каркасная постройка имеет слабую теплоизоляцию. На самом деле каждый из рассмотренных вариантов нуждается в использовании теплоизоляционных материалов, более того, при грамотном выборе утеплителя каркасная постройка на сваях ничем не уступает жилью из дерева или кирпича и прекрасно подходит для строительства всесезонного жилья.

Каркасный дом на сваях

Каркасный дом имеет небольшой вес (350-370 кг/кв. метр), благодаря чему для строительства достаточно легкого фундамента. Вкручиваемые в грунт стальные трубы (сваи) не только порадуют своей стоимостью, но и позволят реализовать задумку с небольшой затратой трудовых ресурсов. В сравнении с ленточным, монолитным или столбчатым фундаментом, основа из свай позволяет быстро продолжить строительство дома, что позволяет реализовать мечту в кратчайшие сроки.

Каркасный дом на сваях

ДЕРЕВЯННЫЙ ДОМ НА СВАЯХ – ИНТЕРЕСНАЯ ИДЕЯ ИЗ ШРИ-ЛАНКИ

Построить дом реально в любыхусловиях. Даже, если место не слишком приспособлено для жизни. И пускай этобудут не фешенебельные апартаменты, но определенная зона комфорта. Это самыйглавный аргумент.

Обратите внимание на то, как подошли к решению данного вопроса  на Шри-Ланке. Учитывая род занятий заказчика, архитекторы создали оригинальный деревянный дом на сваях. Он расположен на возвышенности на фоне рисовых плантаций и джунглей. Чем-то напоминает бунгало. Поднявшись на самую верхнюю точку дома, можно лицезреть красивый пейзаж. А также регулировать цикл выращивания риса на полях.

Как строят бани из кедра в компании «Русские Хоромы»?

05.08.2021

Компания «Русские Хоромы» занимается строительством бань из кедра с 2002 года. За это время мы построили более 200 бань ручной рубки по всей России. За 2020 год в Москве и Московской области заказы на бани из сибирского кедра составили 75% от общих запросов.


Выбор строительных материалов

В настоящее время приобрести сваи для фундамента можно как в собранном виде, так и в разобранном. Цена на винтовые сваи под фундамент готовые немного выше, чем на сборные.

При выборе любого из двух вариантов наиболее важный момент — это предоставление продавцом необходимого сертификата качества продукции. В таком ответственном деле первое — это всегда безопасность.

Стандартные сваи для винтового фундамента в длину фиксировано 2,5 метра. Из этого размера на поверхности земли оставляют только 1 метр. Возникают ситуации, когда данной длины не достаточно. В таком случае вы можете приобрести сваи более длинные.

Какую длину необходимо вбирать, вы должны рассчитать самостоятельно по данным участка, на котором планируется строительство.

Помните, что сваи могут потребоваться различной длины. Такой вариант возможен при непрочной почве. Кроме того, сваи разной длины могут понадобиться при возведении фундамента на неровной поверхности.

Цоколь

Как правило, цоколь дома на винтовых сваях отделывается всевозможными декоративными панелями.При этом необходимо помнить, что при морозе происходит пучение грунта.Это может привести к повреждению цоколя. Чтобы этого не случилось необходимо оставлять зазор в 5-7 см.

В некоторых местах пучение может превышать 10 см. Поэтому желательно по всему периметру здания изучить поведение грунта. В конце зимы необходимо сделать на опорах отметки уровня грунта. После его оттаивания необходимо измерить его положение.

Обычно зазор невиден, так как его закрывает трава или снег. При желании зазор можно закрыть металлической сеткой. Кроме того в отделке цоколя фундамента необходимо сделать продухи для вентиляции подпола.

Подъем дома на сваи Подъем дома на сваи

Подъем дома на сваи

Дом на винтовых сваях: видео

Свайно-винтовой фундамент делается быстро и несложно вне зависимости от материала, из которого будет строится будущий дом: дерево, кирпич, блок, щиты, каркас, газобетон или пеноблок. Для лучшего и более отчетливого понимания того, как делать дом на винтовых сваях, видео с подробной инструкцией прилагается к вашему вниманию.

проект дома на сваях – оригинальная форма и планировка

Уровни связаны между собойпочти внешней лестницей. Дополнительные помещения скрыты под навесом.Обустройство пространства грамотное и полноценное. Это позволяет отвлечься отповседневных хлопот, не страдая при этом от недостатка  комфорта. Все необходимоевсегда буде под  рукой.

Форма здания напоминаетчасовню. Это приподнятая палуба и грамотно спланированное пространство. Простаяасимметричная крыша. Она расширяется, соприкасаясь с землей, создаваяопределенный дисбаланс, символизируя философию временности всего в этом мире.

Структурная концепция принимаетцелое как элемент, расположенный на склоне холма, а не как элемент, встроенныйв него. Стальные опоры – это вытянутые линии, соприкасающиеся с естественнымволнообразным грунтом на разных высотах ландшафта.

Используемые материалы –стальные, деревянные и бамбуковые компоненты. Сохраняется четкость и плавностьлиний. Это придает дому некую хрупкость и одновременную устойчивость и силу.Сваи не влияют на растительность и почву, благодаря чему сохраняется природный естественный баланс окружающейсреды.

Завинчиваем сваи для дома

Соблюдайте указанную последовательность действий при завинчивании:

  1. Произведите разметку и подготовьте приямки.
  2. Последовательно установите опоры.
  3. Закрепите приспособление для закручивания.
  4. Завинчивайте опоры, контролируя вертикальность.
  5. Уплотните грунт вокруг колонны.
  6. Разметьте высоту труб и обрежьте лишнюю часть.
  7. Заполните внутренние полости цементной смесью.

После застывания раствора установите и приварите оголовки к верхней части трубы.

При строительстве дома на винтовых сваях необходимо правильно рассчитать количество и диаметр опорПри выборе опоры нужно изучить взаимосвязь между типом почвы и несущей нагрузкой сваи

Теплоизолируем опорную часть

Утепление нижней части выполняйте по следующему алгоритму:

  1. Смонтируйте обшивочный каркас.
  2. Закрепите черновую обшивку из досок или плит.
  3. Выполните в ней вентиляционные каналы.
  4. Прикрепите к черновой обшивке пенополистирол.
  5. Зафиксируйте декоративную обшивку поверх теплоизоляции.
  6. Установите защитные накладки и козырьки.

На эффективность теплоизоляции влияет правильно выполненная гидроизоляция грунта, а также утепление и пароизоляция пола строения.
